調節閥的種類及分類
2019/8/7-調節閥的種類及分類
調節閥又稱控制閥，是工業自動化過程控制領域中，用動力操作去改變調節管道介質流量、壓力、溫度、液位等工藝參數的裝置。主要由操作執行機構與調節閥閥體組成，接受相關信號，改變閥門的開度大小，從而達到對管道介質工藝參數的連續調節！但調節閥的產品類型很多，及控制形式的多變，而且還在不斷地更新和變化，用戶應認真熟知此分類方法！
一般來說，調節閥的閥體是通用的，可以與電動執行機構或其它執行機構匹配使用，按所配控制執行裝置可分為三大種類：電動調節閥、氣動調節閥、自力式調節閥
1，電動調節閥
電動調節閥是一種應用非常廣泛的控制閥門，主要由電動執行機構和調節閥門組成，以電力為動力，通過接收控制器的信號，驅動改變閥門開關的大小，調節流體通路的面積，從而達到改變流體的流量、壓力、溫度等工況參數。

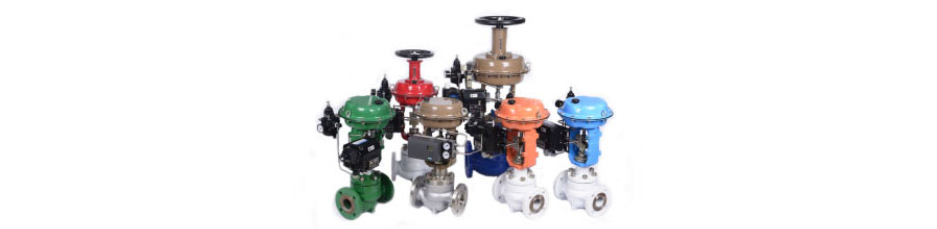

2，氣動調節閥
氣動調節閥是以壓縮空氣為動力，由控制器的信號調節流體通路的面積，以改變流體流量的閥門，氣動調節閥一般都采用氣動薄膜執行機構，因此也稱為氣動薄膜調節閥，相較電動調節閥無需再采取防爆措施等優點，應用范圍十分廣泛。

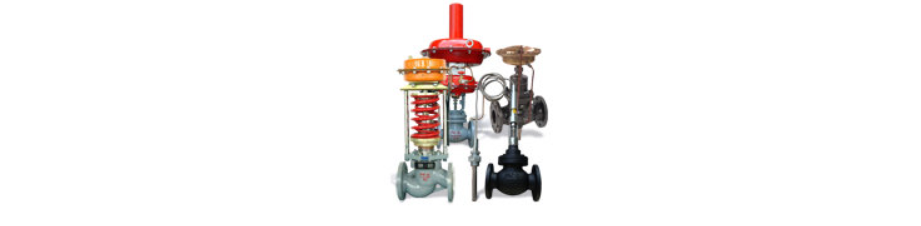

3，自力式調節閥
自力式調節閥也稱為直接作用式調節閥，是不需要任何外加能源，直接利用被調介質的能量來操縱調節機構，實現自動控制，實現溫度、壓力、流量等參數的調節。
國內最常用的分類方法還有以下幾種：
按調節形式、流量特性、用途和作用、閥芯形狀、特殊用途（即特殊、專用閥）、上閥蓋形式等方式進行分類，其它溫度計壓力分類已省略！
一，按調節形式可分為：調節型、切斷型、調節切斷型；
二，按流量特性可分為：線性、對數型（百分比）、拋物線、快開；
三，按用途和作用分類：
1、兩位閥：主要用于關閉或接通介質；
2、調節閥：主要用于調節系統，選閥時，需要確定調節閥的流量特性；
3、分流閥：用于分配或混合介質；
4、切斷閥：通常指泄漏率小于十萬分之一的閥。
四，按上閥蓋形式分類：（a）普通型；（b）散（吸）熱型；（c)長頸型；（d）波紋管密封型。
五，按閥芯形狀分類：（a）平板形閥芯；（b）柱塞形閥芯；（c)窗口形閥芯；（d）套筒形閥芯；（e）多級形閥芯；（f）偏旋形閥芯；（g）蝶形閥芯；（h）球形閥芯
