自力式調節閥帶指揮器與不帶指揮器的區別
2019/8/7-自力式調節閥帶指揮器與不帶指揮器的區別
自力式調節閥又稱自力式控制閥，是依靠流經閥內介質自身的壓力、溫度作為能源，利用閥輸出端的反饋信號（壓力、壓差、溫度）通過信號管傳遞到執行機構，驅動閥瓣從而改變閥門的開度，達到調節壓力、流量、溫度的目的。
那么，自力式調節閥分為帶指揮器自力式調節閥，和直接作用是自力式調節閥，這兩種自力式調節閥有什么區別，以及它們使用的場合又有什么不同，包括工作原理是什么，下面就一起來了解一下！
1、直接作用自力式調節閥：
又稱為彈簧負載式調節閥，膜片上下，要么就是閥后壓力與彈簧力的比較，要么就是閥門前后壓力的比較來控制閥門的開度，其結構內有彈性元件：如彈簧、波紋管、波紋管式的溫包等，利用彈性力與反饋信號平衡的原理。

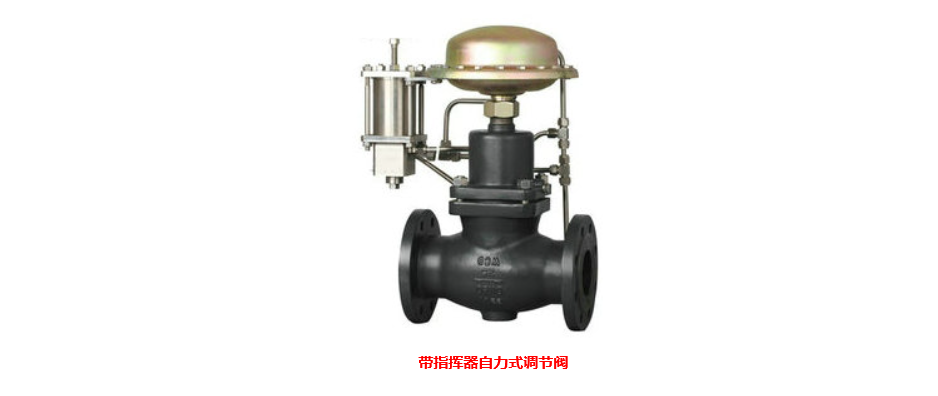

2、帶指揮器自力式調節閥：
它增加了一個指揮器（先導閥），起到對反饋信號的放大作用然后通過執行機構，驅動主閥閥瓣運動達到改變閥開度的目的。如果是壓力調節閥，反饋信號就是閥的出口壓力，通過信號管引入執行機構；如果是流量調節閥，閥的出口處就有一個孔板（或者是其他阻力裝置）由孔板兩端取出壓差信號引入執行機構；如果是溫度調節閥，閥的出口就有溫度傳感器（或者溫包）通過溫度傳感器內介質的熱脹冷縮驅動執行機構。
總結來說，一般情況下直接作用式自力閥控制精度不高，增加指揮器主要是為了增加控制精度，可比一般直接操作型調壓閥高一倍左右，調節壓差比大(如閥前0.8MPa， 閥后0.001MPa)，特別適合微壓氣體控制。
