電動截止閥原理 電動截止閥工作原理
2019/8/9-電動截止閥原理 電動截止閥工作原理
電動截止閥原理 電動截止閥工作原理

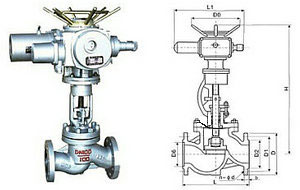

電動截止閥概述：
電動截止閥是在截止閥的基礎上安裝了電動執行器，閥門開啟和關閉由電動裝置來控制。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。還可以根據要求現場手動操作，執行機構帶手、電動切換機構。除就地操作外，還可進行遠距離操作。
電動截止閥工作原理：
電動截止閥的閉合原理是，依靠電動推力旋轉閥杠，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。電動截止閥只許介質單向流動，安裝時有方向性。截止閥的結構長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性不強。
1在關閉位置，閥體受閥桿的機械施壓作用，閥瓣密封面緊壓在閥座上。
2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使閥體脫開閥座。
3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使閥瓣開始無摩擦地旋轉。
4直至到全開位置，閥桿提升到極限位置，旋轉到全開位置。
電動截止閥的參數：
閥門材質: 鑄鐵、鑄鋼、不銹鋼、鍛鋼、鍛不銹鋼、鉻鉬鋼、低溫鋼。
工作壓力：1.6-32MPa
工作溫度：-196°C- 550°C
閥門口徑：DN15-DN800
連接方式: 法蘭、絲口或焊接
驅動方式: 電動
適用介質: 水、油品、氣體、蒸汽等
應用領域：機械設備、化工設備、通用零部件、工業設備、給排水設備、造紙?jiān)O(shè)備、制藥設備、通用設備、石化設備、電力設備、治金粉末設備、采礦設備，市政、電子工業等。
聲明：本文中所有文字、數據、圖片均只適用于參考，閥門性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-61128612。上�；菹拈y門制造有限公司官網：nf33.cn。
