氣動V型調節球閥工作原理
2019/8/10-氣動V型調節球閥工作原理

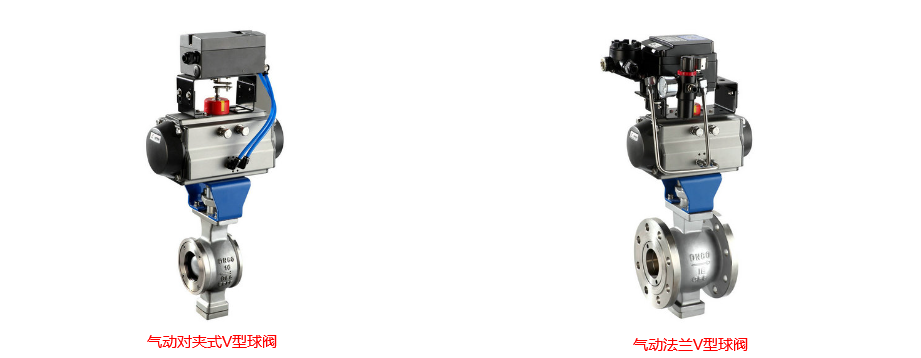

氣動V型調節球閥的球芯設計成特殊V型缺口，對閥座具有剪切作用，特別適用于含纖維、微小固體顆粒、料漿等介質，按結構方式不同，一般可分為法蘭和對夾式；氣動V型球閥屬于固定球閥，也是單閥座密封球閥，調節性能是球閥中最佳，可實現流量調節作用，同時由于閥芯和閥座之間是無間隙回轉，可自行擦拭球體及閥座上的積垢物，保持球體與閥座之間的良好密封。
氣動V型調節球閥工作原理：
氣動V型調節球閥根據V型球體的V型角度，實現不同程度的比例，一般與閥門定位器配套使用，可實現比例調節，V型閥芯最適用于各種調節場合，具有額定流量系數大,，壓力損失小，使用流通能力大，并具有精確的截流特性和控制功能，流量特性為近似等百分比，啟閉件采用V型球缺結構，完全解決了閥腔易沉積介質的問題。
氣動V型調節球閥特點：
1、氣動V型球閥V型缺口與閥座產生一個強大的剪切力能切斷纖維等雜質，并具有自潔功能，避免閥門卡死現象發生。
2、氣動V型調節球閥具有一個近似等百分比的固有流量特性及高達300：1的可調比，因此可以在廣幅的變化范圍內提供精確的控制。
注：由于氣動V型調節球閥一般情況下都是單閥座密封球閥，所以不適合用來雙向使用。由于它的流線型外形以及滿直角回轉控制緣故，使容積的最大值特別高，流通能力特別大，流通阻力小。
