截止閥結構 截止閥設計標準

2019/8/12-截止閥結構 截止閥設計標準

截止閥是一種特別常見的截斷閥,主要用來接通或截斷管路中的介質,一般不用于調節流量．截止閥適用壓力、溫度范圍很大,但一般用于中、小口徑的管道。

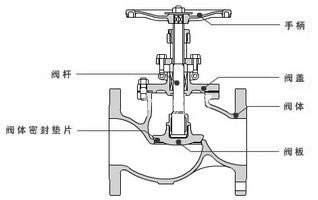

截止閥結構原理：

1，截止閥進口和出口的中心位于同一直線上，流體流動時呈現像一個S形的球體，因此也被被稱為球形截止閥。
2，當閥桿的閥座朝底部密封面下降壓住時，介質停止流動；閥桿上升時，介質從下方往上方流道而過。
截止閥安裝時一般有方向要求，管路中介質的流向一般由下向上流過閥座口，就是我們常說的所謂“低進高出”，這樣的目的是為了減少流體阻力，使開啟省力和關閉狀態下閥桿、填料涵部分不與介質接觸，保證閥桿和填料涵不致?lián)p壞和泄漏。
截止閥結構形式及設計標準：
名稱 截止閥結構形式 截止閥設計標準
典型鍛鋼截止閥 1、流道
JB/T 7746-1995：縮孔
BS5352-1999：通孔或縮孔（CL150~800）；通孔（Cl1500）
JPI-7S-36-1999：通孔
2、閥體和閥蓋的連接：法蘭、螺紋或焊接
3、連接端
JB/T 7746-1995：內螺紋、承插焊或法蘭
BS5362-1999：內螺紋、承插、法蘭和對焊
JPI-7S-36-1999：內螺紋、承插		 JB/T 7746-1995
BS 5352-1999
JPI-7S-36-1999
內壓自封式鍛鋼截止閥 1、流道：縮孔
2、閥體與閥蓋的連接：內壓自封式
3、連接端：對焊、法蘭或承插		 ASME B16.34-1996
鑄鋼截止閥 1、流道：角式、直通、直流（Y 型）三種
2、閥體與閥蓋的連接：法蘭
3、連接端：法蘭或?qū)?BR>4、可以采用多種型式的閥瓣，通常為明桿，也有少數口徑較小的閥門采用暗桿
JPI-7S-46-1999
JIS B2071-1999
JIS B2072-1999
JIS B2081-1999
JIS B2082-1999
BS 1873-1999
MSS-SP-42-1999
GB/T 12235-1989
BS 5160-1989
波紋管密封截止閥 1、流道：角式、直通、直流（Y 型）三種
2、閥體與閥蓋的連接：法蘭
3、連接端：法蘭或?qū)?BR>4、可以采用多種型式的閥瓣，通常為明桿，也有少數口徑較小的閥門采用暗桿
5、波紋管和填料雙重閥桿密封		 ASME B16.34-1996
角式高壓截止閥 1、流道：角式
2、閥體與閥蓋的連接：螺紋、卡箍或焊接
3、可采用多種型式的閥瓣，對于超高壓閥門，通常采用內壓自平衡的閥瓣
4、閥體可采用整體式，兩件式
5、連接端：法蘭或?qū)?/SPAN>		 ASME B16.34-1996
GB/T 12235-1989
襯里截止閥 1、流道：角式、直通、直流（Y 型）三種
2、閥體與閥蓋的連接：法蘭
3、連接端：法蘭或?qū)?BR>4、襯里材料為橡膠、塑料等		 ASME B16.34-1996
雙向三通截止閥 1、流道：雙向三通流道
2、閥體與閥蓋的連接：法蘭
3、連接端：法蘭或?qū)?/SPAN>		 ASME B16.34-1996
鑄鋼放料截止閥 1、流道：直通式
2、連接端：法蘭
3、閥瓣：上展式或下展式
4、閥體與閥蓋的連接：法蘭		 ASME B16.34-1996
三通截止閥 1、流道：三通
2、連接端：法蘭
3、閥瓣：平面密封		 ASME B16.34-1996
壓力表截止閥 1、流道：直流、直角、三通
2、閥體與閥蓋的連接：整體鍛造或螺紋
3、連接端：外螺紋、卡箍
4、閥瓣：有錐面和平面兩種		 ASME B16.34-1996
水封截止閥 1、流道：直流
2、連接端：承插焊、對焊
3、閥體與閥蓋：均為鍛造，有個鉻鎳鋼或碳鋼
4、閥瓣：錐面密封（DN10~25mm），平面密封（DN32~200mm）		 E101-1999
GB/T 12235-1999
ASME B16.34-1996
料漿截止閥 1、流道：直流
2、連接端：法蘭
3、閥體結構：分左右閥體中間夾閥座，左右閥體用螺栓連接
4、閥體與支架連接：采用螺栓連接
5、閥蓋：CL150 整體鍛造，CL300、CL400 分體式，采用支柱連接
6、閥瓣：錐面密封成平面密封，或節流式密封面堆焊硬質合金		 GB/T 12235-1989
ASME B16.34-1996
角式截止閥 1、流道：直角
2、連接端：法蘭
3、閥體與閥蓋：為鍛造節流型式，套筒鉆孔、活塞在套筒中上下移動起到調節流量作用
4、閥體、閥蓋連接：螺栓連接		 API 6A-2002
鈦材截止閥 1、流道：直通
2、閥體、閥蓋、填料箱、閥瓣、閥桿為鈦材
3、閥體、閥蓋連接：螺栓連接
4、閥瓣為平面密封		 GB/T 12235-1989
