管系所受載荷主要是外力載荷（管道及流動介質自重，內壓，風載，地震荷載等）和位移載荷，設置管道補償器的目的在于消除外載作用在設備或管道上的作用力，且可把復雜管系分隔成形狀比較簡單，獨立膨脹的管段，保證膨脹節的最佳使用效果。管道補償器可以補償吸收管道軸向、橫向、角向熱變形，吸收設備振動，減少設備振動對管道的影響，吸收地震、地陷對管道的變形量。補償器應用于大型場館的冷熱管道系統、鋼鐵廠、火力發電廠、等排煙脫硫，除塵設備，空氣加熱，助流鼓風等設備的出入口處，因此各種補償器得到大力推廣應用。

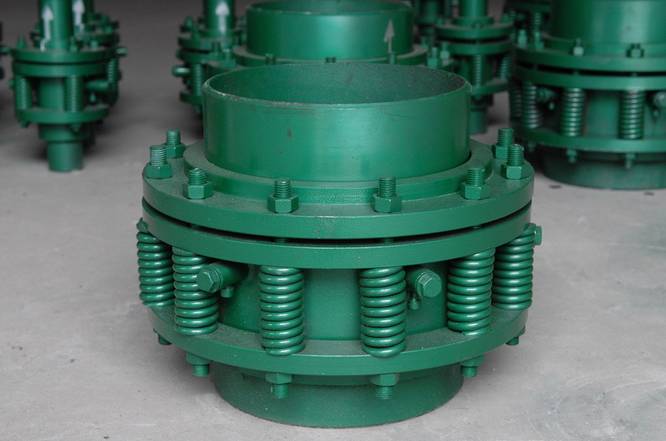

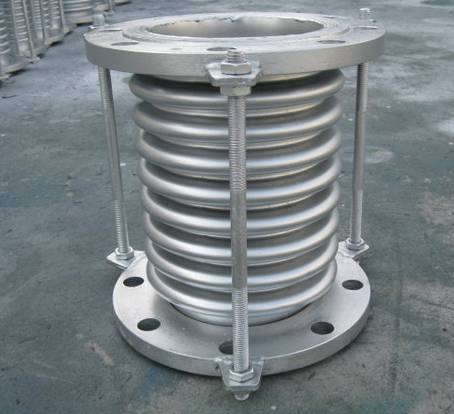

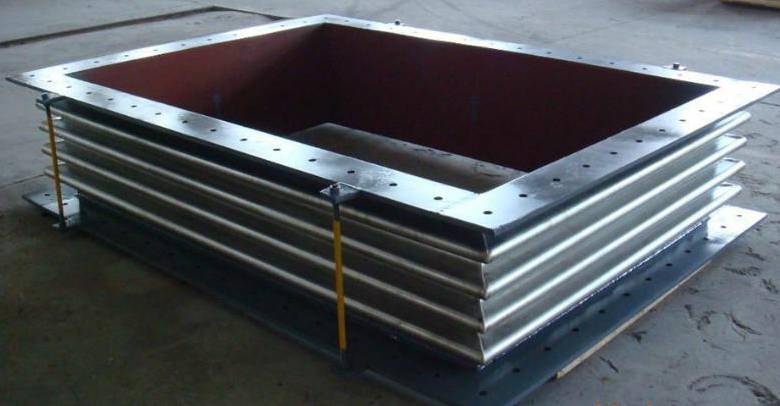

（一）波紋補償器

　1、波紋補償器的含義：
　　波紋補償器是利用波紋管的彈性元件的有效伸縮變形來吸收管線、導管或容器由熱脹冷縮等原因而產生的尺寸變化的一種補償裝置，屬于一種補償元件。
　　2、波紋補償器的分類：

　　波紋補償器（波紋管）按位移形式分類，基本可分為軸向型、橫向型、角向型及壓力平衡型波紋膨脹節（波紋管）。
　　按是否能吸收管道內介質壓力所產生的壓力推力（盲板力）分類，可分為無約束型波紋膨脹節（波紋管）和有約束型波紋膨脹節（波紋管）。
　　按波紋補償器的波形結構參數分類，可分為U形、Ω形、S形、V形波紋膨脹節（波紋管），當前國內外的膨脹節（波紋管）產品以采用U狀波形結構者居多。
　　3、波紋補償器的優點：
　　結構緊湊，占空間較少，可直埋；缺點是制造比較困難、耐壓低、補償能力小。其補償能力與波形管的外形尺寸、壁厚和管徑大小有關：壓力越高、波壁越厚、管徑越小、其剛性越大，補償能力越小。波形補償器一般用于公稱壓力≤1.0MPa、公稱直徑≥150mm的場合，也可用于常壓和低壓的大口徑管道。在鍋爐煙風管道中應用的可以達到DN4000mm。
　　4、波紋補償器的缺點：

　波紋補償器管壁較薄不能承受扭力、振動，安全性差；設備投資高、設計要求嚴、施工安裝精度高、往往達不到預期壽命；軸向型波紋補償器對固定支架產生壓力推力，造成固定支架推力大，從而造價高。
　　5、波紋補償器的應用條件：
　　波紋補償器不能承重，應單獨吊裝，除非對波紋補償器采用加固措施，否則不允許波紋補償器與管道焊后一起吊裝。在安裝中應按照廠家推薦的數據來正確設計波紋補償器的度，在任何情況下不能拉伸或壓縮或扭轉波紋管去補償安裝偏差，以免影響波紋補償器的正常功能，降低使用壽命和增加管系、設備接管及支撐構件的載荷。膨脹節周圍要留有足夠的空間，以保證膨脹節在設計范圍內能自由運動。

（二）旋轉補償器

　1、旋轉補償器的優點
　�。�1）產品安全性能高：產品結構合理，旋轉補償器采用的是雙密封形式，一面為端密封，一面為環密封；
　�。�2）設計方便：設計熱網時，波紋管補償器補償?shù)臈l件較苛刻，必須遵循五大黃金原則，套筒補償器要“嚴格找中”的原則，并要考慮波紋管補償器、套筒補償器的應力、盲板力等。旋轉補償器的型式多樣，可根據管道的走向不同，選擇適合的旋轉補償器型式，即可解決管道的補償問題；
　�。�3）產品的壽命長：產品的壽命可達20年以上；
　�。�4）補償量大：補償量可達1800 mm（其他的補償器，如波紋管補償器的補償量最大補償量在300～400 mm），對于DN 200以上的管線，單邊補償量可達到130～200 m，對于≤DN 200的管線，單邊補償量可達到100～130 m，可以長距離輸送蒸汽管線補償使用；
　�。�5）管道運行經濟性高：使用旋轉補償器補償，由于補償器補償距離增長，比自然補償和套筒補償減少彎頭，從而減少壓降，使熱網的管損減少，作為長距離輸送熱網的主要補償方式之一；

（6）安裝方法和型式多樣化：根據管線的走向，結合現場的地形，選擇旋轉補償器補償?shù)男褪�，解決蒸汽管道的補償問題，工程安裝方便，無需冷拉、預緊等施工工藝，對焊即可；
　　（7）投資�。阂蛐�轉補償器的補償距離長，采用的補償器數量減少，且對土建的固定墩推力小，固定墩的設置數量比較少，固定墩的規模比較小，大大節省了土建的投資，與其它的補償器相比，工程總投資要節約20%～40%，經濟效益可觀。
　　2、旋轉補償器的應用條件：
　　旋轉補償器在管道上一般按200～500m安裝1組（可根據自然地形確定），有10多種安裝形式，可根據管道的走向確定布置形式。采用該型補償器后，固定支架間距增大，為避免管段撓曲要適當增加導向支架；為減少管段運行的摩擦阻力，在滑動支架上應安裝滾動支座。

（三）方型補償器

1、方型補償器的含義
　　方型補償器也叫方脹力或脹力彎，由管子彎制的彈性變形吸收管道的熱膨脹。制作方形補償器必須選用質量好的無縫鋼管，整個補償器最好用一根管子煨制而成。
　　2、方形補償器的優點：
　�。�1）制造安裝方便，與套筒補償器和波紋補償器相比，作用在固定支架上的軸向推力較小，熱補償量較大，適用于各種壓力和溫度條件；
　　（2）安全性較高，正常運行中無需維護，不需要設置檢查井。
　　3、方型補償器的應用條件：
　　安裝方形補償器時，為減小補償器的變形彈力和提高補償能力，須將其外臂預先拉開一定的長度，再安裝在管道上。
