您當前的位置--首頁 > 產品中心 > 手動法蘭閘閥

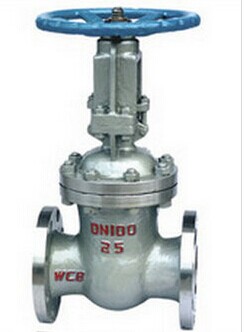

手動法蘭閘閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬系列: 閘閥系列
名    稱: 手動法蘭閘閥
型    號: Z41H
檢索關鍵字: 手動法蘭閘閥 法蘭閘閥 上海閥門
產品名稱: 手動法蘭閘閥
產品型號: Z41H
產品口徑: DN50~DN1200
產品壓力: 1.0-16.0Mpa
產品材質: 鑄鋼、不銹鋼、合金鋼等
產品簡介: 制造標準:中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質:銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度:-196℃-650℃。連接方式:內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式:手動、氣動、液動、電動。上;菹拈y門有限公司擁有全球最頂尖的生產設備和技術工程師,有能力按照各國標準以及各種行業標準生產制造優質閥門。
聯系電話: 15901687301
產品詳情
手動楔式法蘭閘閥主要特點及用途
1、結構緊湊、設計合理、閥門剛性好,通道流暢,流阻系數小。
2、密封面采用不銹鋼和硬質合金,使用壽命長。
3、采用柔性石墨填料板、密封可靠、操作輕便靈活。
4、驅動方式分手動、電動、氣動、齒輪傳動、結構形式;彈性楔式單閥、剛性楔式單閥板和雙閘板型式。
5、廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截斷管路中介質的啟閉裝置。
手動楔式法蘭閘閥設計、制造標準
1、設計制造按GB/T12234-89
2、結構長度按GB/T12221-89
3、法蘭連接尺寸按:JB/T79-94
4、閥門檢查和試驗按GB/T13927-92
手動楔式法蘭閘閥主要性能規范

公稱壓力(MPa)
試驗壓力(MPa)
殼體
密封(液)
密封(氣)
上密封
1.6
2.4
1.76
0.6
1.76
2.5
3.8
2.75
0.6
2.75
4.0
6.0
4.4
0.6
4.4
6.4
9.6
7.04
0.6
7.04
10.0
15.0
11.0
0.6
11.0
16.0
24.0
17.6
0.6
17.6

手動楔式法蘭閘閥適用范圍

殼體材料
適用介質
適用溫度
碳素鋼(C型)
水、蒸汽、油品
≤425
鉻鎳鈦鋼(P型)
硝酸類
≤200
鉻鎳鉬鈦鋼(R型)
醋酸類
≤200
鉻鉬鋼(I型)
水、蒸汽、油品
≤550

主要連接及外形尺寸(PN16)

公稱通徑DN(mm)
主要外形尺寸及連接尺寸
L
D
D1
D2
b
f
z-Φd
H
H1
D0
Z40、Z41、Z42
15
130
95
65
45
14
2
4-Φ14
220
240
120
20
150
105
75
55
14
2
4-Φ14
255
284
140
25
160
115
85
65
14
2
4-Φ14
275
303
160
32
180
135
100
78
16
2
4-Φ18
280
321
180
40
200
145
110
85
16
3
4-Φ18
300
352
200
50
250
160
125
100
16
3
4-Φ18
358
438
240
65
265
180
145
120
18
3
4-Φ18
375
450
240
80
280
195
160
135
20
3
8-Φ18
433
528
280
100
300
215
180
155
20
3
8-Φ18
502
620
320
125
325
245
210
185
22
3
8-Φ18
612
753
360
150
350
280
240
210
24
3
12-Φ23
676
847
360
200
400
335
295
265
26
3
12-Φ25
820
1039
400
250
450
405
355
320
30
3
12-Φ25
969
1245
450
300
500
460
410
375
30
3
12-Φ25
1142
1472
560
350
550
520
470
435
34
4
16-Φ25
1280
1450
640
400
600
580
525
485
36
4
16-Φ30
1452
1887
640
450
650
640
585
545
38
4
20-Φ30
1541
2011
720
500
700
705
650
608
42
4
20-Φ34
1676
2181
720
600
800
840
770
718
46
5
20-Φ41
1874
2346
800
700
900
910
840
788
48
5
24-Φ41
2139
2819
880
800
1000
1020
950
898
50
5
24-Φ41
2293
3034
980
900
1100
1120
1050
998
52
5
28-Φ41
2595
3445
1080
1000
1200
1255
1170
1110
54
5
28-Φ42
2733
3683
1180
1200
1350
1485
1390
1325
56
5
32-Φ48
3032
3032
1300

主要連接及外形尺寸(PN25)

公稱通徑DN(mm)
主要外形尺寸及連接尺寸
L
D
D1
D2
b
f
z-Φd
H
H1
D0
Z40、Z41、Z42
15
130
95
65
45
16
2
4-Φ14
220
240
120
20
150
105
75
55
16
2
4-Φ14
255
284
140
25
160
115
85
65
16
2
4-Φ14
275
303
160
32
180
135
100
78
18
2
4-Φ18
280
321
180
40
200
145
110
85
18
3
4-Φ18
300
352
200
50
250
160
125
100
20
3
4-Φ18
358
438
240
65
265
180
145
120
22
3
4-Φ18
375
450
240
80
280
195
160
135
22
3
8-Φ18
433
528
280
100
300
230
190
160
24
3
8-Φ23
502
620
320
125
325
270
220
188
28
3
8-Φ25
612
753
360
150
350
300
250
218
30
3
8-Φ25
676
847
360
200
400
360
310
278
34
3
12-Φ25
820
1039
400
250
450
425
370
332
36
3
12-Φ30
969
1245
450
300
500
485
430
390
40
4
16-Φ30
1142
1472
560
350
550
550
490
448
44
4
16-Φ34
1280
1450
640
400
600
610
550
505
48
4
16-Φ34
1452
1887
640
450
650
660
600
555
50
4
20-Φ34
1541
2011
720
500
700
730
680
610
52
4
20-Φ41
1676
2181
720
600
800
840
770
718
56
5
20-Φ41
1874
2346
800
700
900
955
875
815
58
5
24-Φ42
2139
2819
880
800
1000
1070
990
930
60
5
24-Φ48
2293
3043
980

主要連接及外形尺寸(PN40)

公稱通徑DN(mm)
主要外形尺寸及連接尺寸
L
D
D1
D2
D6
b
f
f2
z-Φd
H
H1
D0
Z40、Z41、Z42
20
150
105
75
55
51
16
2
4
4-Φ14
256
285
140
25
160
115
85
65
58
16
2
4
4-Φ14
275
305
160
32
180
135
100
78
66
18
2
4
4-Φ18
287
322
180
40
200
145
110
85
76
18
3
4
4-Φ18
323
369
200
50
250
160
125
100
88
20
3
4
4-Φ18
372
440
280
65
280
180
145
120
110
22
3
4
8-Φ18
395
473
280
80
310
195
160
135
121
22
3
4
8-Φ18
457
552
320
100
350
230
190
160
150
24
3
4
8-Φ23
552
671
360
125
400
270
220
188
176
28
3
4.5
8-Φ25
634
726
400
150
450
300
250
218
204
30
3
4.5
8-Φ25
708
883
400
200
550
375
320
282
260
38
3
4.5
12-Φ30
858
1086
450
250
650
445
385
345
313
42
3
4.5
12-Φ34
1045
1298
560
300
750
510
450
408
364
46
4
4.5
16-Φ34
1203
1535
640
350
850
570
510
465
422
52
4
5
16-Φ34
1341
1678
640
400
950
655
585
535
474
58
4
5
16-Φ41
1492
1903
720

主要連接及外形尺寸(PN64)

公稱通徑DN(mm)
主要外形尺寸及連接尺寸
L
D
D1
D2
D6
b
f
f2
z-Φd
H
H1
D0
Z40、Z41、Z42
20
190
125
90
68
51
20
2
4
4-Φ18
258
288
180
25
210
135
100
78
58
22
2
4
4-Φ18
310
341
200
32
230
150
110
82
66
24
2
4
4-Φ23
320
353
200
40
240
165
125
95
76
24
3
4
4-Φ23
360
389
240
50
250
175
135
105
88
26
3
4
4-Φ23
372
448
280
65
280
200
160
130
110
28
3
4
8-Φ23
395
475
280
80
310
210
170
140
121
30
3
4
8-Φ23
458
553
320
100
350
250
200
168
150
32
3
4.5
8-Φ25
553
679
360
125
400
295
240
202
176
36
3
4.5
8-Φ30
638
779
400
150
450
340
280
240
204
38
3
4.5
8-Φ34
718
893
450
200
550
405
345
300
260
44
3
4.5
12-Φ34
873
1100
560
250
650
470
400
352
313
48
3
4.5
12-Φ41
1053
1332
640
300
750
530
460
412
364
54
4
4.5
16-Φ41
1203
1535
640

主要連接及外形尺寸(PN100)

公稱通徑DN(mm)
主要外形尺寸及連接尺寸
L
D
D1
D2
D6
b
f
f2
z-Φd
H
H1
D0
Z40、Z41、Z42
25
210
135
100
78
58
24
2
4
4-Φ18
310
341
200
32
230
150
110
82
66
24
2
4
4-Φ18
320
353
240
40
240
165
125
95
76
26
3
4
4-Φ23
360
389
280
50
250
195
145
112
88
28
3
4
4-Φ23
490
558
360
65
280
220
170
138
110
32
3
4
8-Φ25
540
622
400
80
310
230
180
148
121
34
3
4
8-Φ25
573
671
400
100
350
265
210
172
150
38
3
4
8-Φ30
575
671
400
125
400
310
250
210
176
42
3
4.5
8-Φ34
744
892
560
150
450
350
290
250
204
46
3
4.5
12-Φ34
800
972
560
200
550
430
360
312
260
54
3
4.5
12-Φ41
800
972
560
250
650
500
430
382
313
60
3
4.5
12-Φ41
1050
1305
640
300
750
585
500
442
364
70
4
4.5
16-Φ48
1208
1506
640

主要連接及外形尺寸(PN160)

公稱通徑DN(mm)
主要外形尺寸及連接尺寸
L
D
D1
D2
D6
b
f
f2
z-Φd
H
H1
D0
Z40、Z41、Z42
15
170
110
75
52
40
24
2
4
4-18
230
250
200
20
190
130
90
62
51
26
2
4
4-23
260
288
200
25
210
140
100
72
58
28
2
4
4-23
280
310
280
32
230
165
115
85
66
30
2
4
4-25
312
350
320
40
240
175
125
92
76
32
3
4
4-27
350
395
320
50
300
215
165
132
88
36
3
4
8-25
512
612
360
65
340
245
190
152
110
44
3
4
8-30
560
677
360
80
390
260
205
168
121
46
3
4
8-30
585
686
400
100
450
300
240
200
150
48
3
4.5
8-34
631
751
450
125
525
355
285
238
176
60
3
4.5
8-41
723
868
560
150
600
390
318
270
204
66
3
4.5
12-41
820
997
640
200
750
480
400
345
250
78
3
4.5
12-48
990
1224
720
