您當前的位置--首頁 > 產品中心 > 彈簧活塞式減壓閥

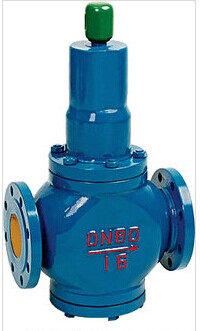

彈簧活塞式減壓閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬系列: 減壓閥系列
名    稱: 彈簧活塞式減壓閥
型    號: Y42X
檢索關鍵字: 彈簧活塞式減壓閥 活塞式減壓閥 上海閥門
產品名稱: 彈簧活塞式減壓閥
產品型號: Y42X
產品口徑: DN15-500
產品壓力: 1.6-6.4Mpa
產品材質: 鑄鋼、不銹鋼、合金鋼等
產品簡介: 制造標準:中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質:銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度:-196℃-650℃。連接方式:內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式:手動、氣動、液動、電動。上海惠夏閥門有限公司擁有全球最頂尖的生產設備和技術工程師,有能力按照各國標準以及各種行業標準生產制造優質閥門。
聯系電話: 15901687301
產品詳情
彈簧活塞式減壓閥結構特點和用處
Y42X型彈簧活塞式減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣,控制閥瓣開度完成減壓穩壓功能。
本產品在城市建筑、高層建筑的冷熱供水系統中,可取代常規分區水管,節省設備。也可在通常的冷熱水管網中,起減壓穩壓作用。
本產品調壓、穩壓動作平穩,適用于水和非腐蝕性液體介質的管路。
彈簧活塞式減壓閥主要技術參數和性能指標

公稱壓力(Mpa)
1.0
1.6
2.5
殼體試驗壓力(Mpa)*
1.5
2.4
3.75
密封試驗壓力(Mpa)
1.0
1.6
2.5
最高進口壓力(Mpa)
1.0
1.6
2.5
出口壓力范圍(Mpa)
0.2-0.8
0.2-1.0
0.4-1.6
壓力特性偏差(Mpa)△P2P
GB12244-1989
流量特性偏差(Mpa)P2G
GB12244-1989
滲漏量
0
工作溫度
0℃-80℃

殼體試驗不包括膜片、頂蓋
彈簧活塞式減壓閥主要零件材料

零件名稱
零件材料
閥體 閥蓋 底蓋
WCB
閥座
2Cr13
閥瓣
2Cr13
閥桿
2Cr13
缸套
2Cr13/25(鍍硬鉻)
活塞
2Cr13
O型圈
丁腈橡膠
密封圈
丁腈橡膠
膜片
夾織物丁腈橡膠
調節彈簧
60Si2Mn

彈簧活塞式減壓閥流量系數(Cv)

DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
500
Cv
1
2.5
4
6.5
9
16
25
36
64
100
140
250
400
570
780
1020
1500

彈簧活塞式減壓閥外形尺寸(PN1.6-4.0)

公稱通徑DN
外 形 尺 寸
L
H
Hl
15
160
225
90
20
160
265
98
25
180
265
110
32
200
265
110
40
220
320
125
50
250
320
125
65
280
325
130
80
310
385
160
100
350
385
170
125
400
430
200
150
450
430
210
200
500
560
240
250
650
690
290
300
800
800
335
350
850
880
375
400
900
980
405
450
900
1100
455
500
950
1130
465
