產品詳情:
P41X、P42X快速吸氣閥作用原理:
管道在運轉時,浮球停在球碗底部,進行大量排氣,當管內空氣排完,水沖進閥內,經過球碗然后反應浮球,使浮球浮動關閉,管道在正常運轉時,如有少量氣體會集中到閥內到相當程度,閥內水位下降,浮球隨之下降,氣體從小孔排出。如水泵停止,隨時會產生負壓力,浮球隨時下降,進行大量吸氣確保管路安全。
主要用途:
本閥適用于工業介質為水的管路上,作為快速排除管道內氣體的設備,以提高輸送水設備的效率和保護管道不致變形破裂,是管道的必備之設備。閥為圓桶狀式閥體,共內部主要有不銹鋼浮球及塞頭。 本閥裝設于泵埔出口處或送配水管線中,用以大量排除管道中的集結之空氣,以增進水管及抽水機使用效率,且與管內一旦出現負壓時,此閥能迅速吸入空氣,以保管線因負壓所產生損壞。
主要特點:
1、能夠排除管道中的氣體,減少阻力節約能源。
2、當管道負壓時,本產品能快速自動吸入空氣防止管道破裂。
3、排氣能力是普通雙孔排氣閥多倍。
4、浮球托架為不銹鋼,使用壽命長,安全可靠。
主要技術參數:
1.介質:清水
2.溫度:常溫
3.閥體:灰鑄鐵HT200
4.浮球與塞頭:不銹鋼
5.密封材料:丁晴橡膠
6.閥體試驗打壓:1.5mpa
7.浮球、密封試驗打壓:0.05-1.1MPA不漏水

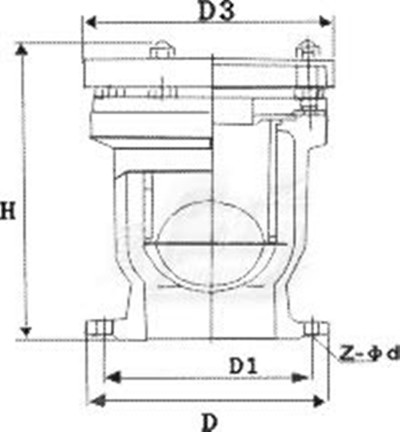

快速排吸氣閥外形、法蘭加連接尺寸表
公稱通徑 |
D |
D1 |
D2 |
D3 |
H |
Z-φd |
DN(mm) | ||||||
25 |
115 |
85 |
57 |
150 |
240 |
4-14 |
50 |
160 |
125 |
102 |
165 |
270 |
4-14 |
80 |
195 |
160 |
138 |
200 |
300 |
4-18 |
100 |
215 |
180 |
158 |
220 |
335 |
8-18 |
150 |
280 |
240 |
212 |
290 |
430 |
8-13 |
200 |
335 |
295 |
268 |
340 |
505 |
8-23 |
P42X-10型快速排氣閥每小時排氣量表
規格 | 25 | 50 | 80 | 100 | 150 | 200 |
立方米/小時 | 2-88 | 85-3521 | 14-597 | 22-904 | 34-1413 | 66-2709 |
