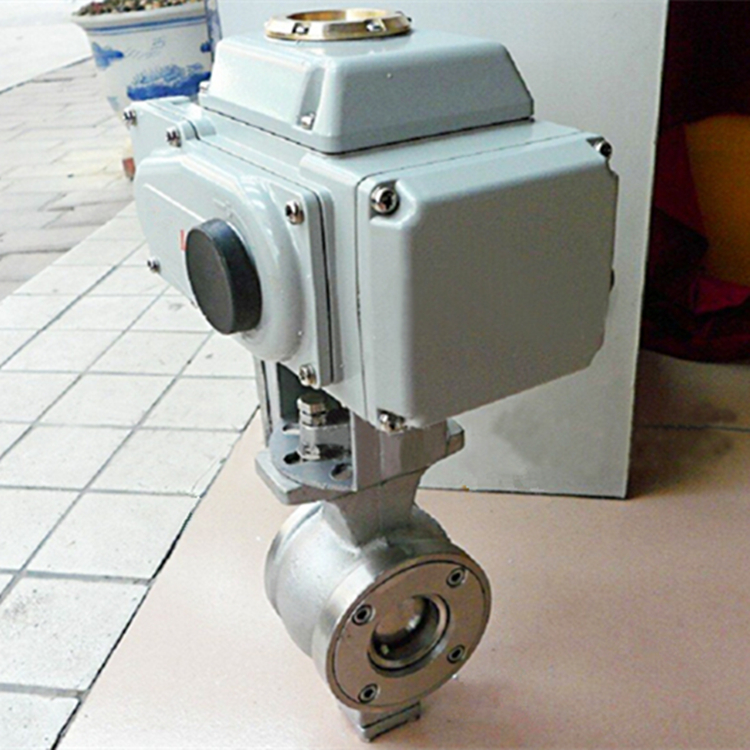

VQ947F、VQ947H電動V型球閥產品說明:
VQ947F、VQ947H電動V型球閥閥體采用金屬,或金屬與聚四氟乙烯密封配合的旋轉球閥,它將球閥和蝶閥的最佳控制特性結合成一體,既可用作控制調節閥,又可作關斷切斷閥。當電動V型球閥關閉時,V形切口與閥座產生楔形剪切作用,既具有自潔功能又可防止球芯與閥座之間因污物產生的卡死現象,特別適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。 |
產品特點: |
|
1、具有出色的調節特性:電動V型球閥具有一個近似等百分比的固有流量特性及高達300:1的可調比。因此電動V型閥可以在廣幅的變化范圍內提供精確的控制。 2、電動V型球閥啟閉件采用V型球缺結構,完全解決了閥腔易沉積介質的問題。 3、電動V型球閥采用雙軸承結構,機械穩定性能高,啟動扭矩小,保證了閥門具有極好的靈敏度和感應速度。 4、最大可靠(安全)性:閥體為一個整體,堅固耐用,操作不受管道壓力影響,并可避免閥體滲漏。 5、金屬閥座的優越密封性:電動V型球閥采用可動金屬閥座,自助補償功能,并具有優越密封性能及超長的使用壽命。 |
技術參數及性能: |
|
執行器技術參數 |
閥體參數 |
電源 |
AC110、220、380V/DC24、220V |
公稱通徑 |
DN15~200mm |
輸出力矩 |
50N·M~2000N·M |
公稱壓力 |
PN1.6、2.5MPa |
任選功能 |
開關型、觸點型、開度信號、智能調節型 |
閥軸材質 |
不銹鋼 |
動作范圍 |
0~90°±5° |
閥體材質 |
碳鋼、304/316/316L不銹鋼 |
動作時間 |
15秒/30秒/60秒 |
球體材質 |
碳鋼、304/316/316L不銹鋼 |
環境溫度 |
-30°~60° |
閥座密封 |
F4、金屬密封 |
手動操作 |
附帶手柄操作 |
溫度 |
F4≤180℃、金屬密封≤425℃ |
限位 |
電氣、機械二重限位 |
適用介質 |
紙漿、礦漿、煤漿、水、石油、粘性流體等 |
防護等級 |
IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選) |
輸入信號 |
0-10,1-5VDC/4-20mA(智能調節型) |
特點 |
自清潔功能、防卡死、阻力小、動作穩定 | |
外形及連接尺寸: |
6 |
公稱通徑DN |
L對夾 |
D對夾 |
L法蘭 |
D法蘭 |
L1 |
H |
H1 |
壓力 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
25 |
50 |
64 |
102 |
110 |
155 |
390 |
60 |
40 |
65 |
82 |
114 |
145 |
208 |
405 |
75 |
50 |
75 |
100 |
124 |
160 |
208 |
430 |
95 |
65 |
85 |
120 |
145 |
180 |
208 |
460 |
105 |
80 |
100 |
131 |
165 |
195 |
256 |
520 |
120 |
100 |
115 |
158 |
194 |
215 |
256 |
530 |
140 |
125 |
135 |
180 |
213 |
245 |
256 |
570 |
165 |
150 |
160 |
216 |
229 |
280 |
288 |
600 |
185 |
200 |
200 |
268 |
243 |
335 |
288 |
680 |
205 | |
聲明:本文中所有文字、數據、圖片均只適用于參考,閥門性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-61128612。上海惠夏閥門制造有限公司官網:nf33.cn。
