您當前的位置--首頁 > 產品中心 > 電動真空蝶閥

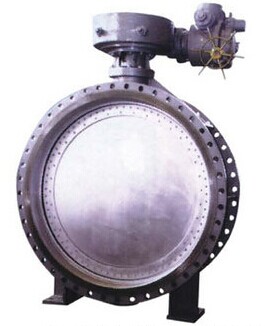

電動真空蝶閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬系列: 真空蝶閥
名    稱: 電動真空蝶閥
型    號: DK941X
檢索關鍵字: 電動真空蝶閥 電動蝶閥 上海閥門
產品名稱: 電動真空蝶閥
產品型號: DK941X
產品口徑: DN300-3000
產品壓力: 1.0-4.0MPa
產品材質: 鑄鋼、不銹鋼等
產品簡介: 制造標準:中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質:銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度:-196℃-650℃。連接方式:內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式:手動、氣動、液動、電動。上;菹拈y門有限公司擁有全球最頂尖的生產設備和技術工程師,有能力按照各國標準以及各種行業標準生產制造優質閥門。
聯系電話: 15901687301
產品詳情

一、產品概述

  本閥適用于無腐蝕的飽和水蒸汽低真空管路上,作為閉路設備。該系列閥門密封型蝶閥,蝶閥兩端軸封處用0.25MPa的壓力密封,確保軸封處不泄漏。DS9D41X-2.5C型其結構為雙閥座形式,兩座之間以及軸端處均為橡膠瞇縫與壓力水(壓值0.25MPa)相結合形式密封。如用戶需要,可在閥體閉上加裝電熱裝置。

二、主要參數

型號
DS9D41X-2.5C
DS9D41X-2.5C
公稱壓力(MPa)
0.25
0.25
        試驗壓力(MPa)
強度試驗
0.4
0.4
密封試驗
0.275
0.275
工作壓力(MPa)
0.25
0.25
適用介質
無腐蝕飽和水蒸汽
適用溫度
≤120
≤200
真空淺漏率
≤6.67×10-2PaM3S-1
法蘭連接尺寸標準
GB25555~2556-81
壓力試驗標準
GB/T13927-92

三、主要零件材料

零件名稱
閥體、閥板
閥軸、密封座
蝶板密封圈
材料
Q235-A、F鋼板
2Cr13、1Cr18Ni9Ti
三元乙橡膠、氟橡膠

四、DK941X-2.5C真空蝶閥主要外形連接尺寸                     單位:mm

DN
D
D1
D2
L
n-d
b
f
A
B
H
1000
1170
1120
1080
305
28-30
42
5
590
980
2230
1200
1375
1320
1280
381
32-30
44
5
590
980
2476
1400
1575
1520
1480
381
36-30
46
5
630
1117
2793
1600
1790
1730
1690
457
40-30
48
5
630
1117
2850
1800
1990
1930
1890
457
44-30
50
5
850
1480
3187
2000
2190
2130
2090
540
48-30
52
5
850
1480
3310
2200
2405
2340
2295
590
52-33
56
6
850
1554
3915
2400
2605
2540
2495
650
56-33
60
6
850
1554
4187
2600
2805
2740
2695
700
60-33
64
6
1533
1435
4409
2800
3030
2960
2910
760
64-36
66
6
1585
1837
4760
3000
3230
3160
3110
810
68-36
70
6
1585
1837
5008
