氣動切斷蝶閥

• 閥門型號：D671X,D641X,D673H,D643H
• 通徑規格：DN50～DN1200
• 結構形式：中線式，三偏心
• 閥體材質：鑄鋼WCB、不銹鋼304、不銹鋼316
• 公稱壓力：PN6、PN10、PN16、PN25、PN40
• 適用溫度：-40℃～450℃
• 應用范圍：氣體、水、油品、蒸汽、腐蝕性流體
• 產品特點：?jiǎn)㈤]速度非�？欤�適用于快速開關或緊急切斷的場合
氣動開關蝶閥簡介：
氣動開關蝶閥（又稱氣動切斷蝶閥）一般用于工業管道中對介質進行開關兩位的切斷控制，利用氣源壓力帶動碟板做全開或者全開的動作。氣動開關蝶閥根據作用形式一般可以分為常開型或者常閉型，即閥門在不工作的狀態下為打開或者關閉，它可在沒有氣源、斷電或者氣路有故障的情況下自動復位到開啟或關閉的狀態。氣動切斷蝶閥的啟閉速度非�？�，特別適用于快速開關或緊急切斷的場合。

氣動開關蝶閥應用：

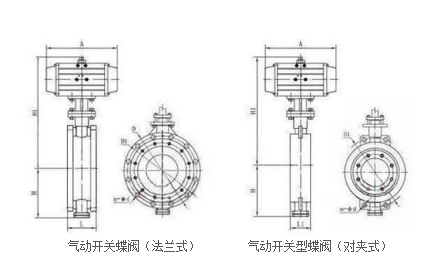

氣動開關蝶閥按連接方式分為法蘭式和對夾式，按密封材質不同分為金屬密封與軟密封，可適用各種不同介質、不同溫度及不同工況的場合當中，具有適應性極強，密封性能好，安裝方便等優點。氣動切斷蝶閥可廣泛應用于蒸汽、燃?xì)狻�環保、石油、化工、污水等工業管道中作遠距離集中控制或就地控制。

氣動開關蝶閥優點：

1，氣動切斷蝶閥結構簡單，且易于安裝和拆卸、維修方便，適用范圍廣泛。

2，雙向密封功能，可安裝于任意方向，安裝時不受介質流向和空間位置的影響。

3，氣動切斷蝶閥僅需旋轉碟板90度即可完成開關動作，操作扭矩小、省力、且開關速度快。

4，單作用形式的執行機構，可有效防止工作中氣源斷掉或管路故障時，自動彈簧復位關閉或開啟閥門。

5，氣動切斷蝶閥接收控制系統的開關量信號來精確控制閥門開關，從而達到對管路中的介質進行嚴密切斷。

氣動開關蝶閥標準規范：


設計標準：GB/T2238-1989 法蘭連接尺寸：GB/T9113.1-2000；GB/T9115.1-2000 結構長度：GB/T12221-1989 壓力試驗：GB/T13927-2000；JB/T9092-1999 適用介質：空氣、水、污水、蒸氣、煤氣、油品等 強度試驗：0.9 1.5 2.4 3.75 密封試驗：0.66 1.1 1.76 2.75 低壓氣密試驗：0.5～0.7 適用溫度：軟密封：-29℃～180℃ 硬密封：-40℃～600℃ 氣動開關蝶閥技術參數： 公稱通徑 DN50～DN1200(mm) 壓力等級 PN0.6、1.0、1.6、2.5、6.4MPa 連接方式 法蘭式或?qū)�夾式 動作范圍 0-90° 驅動方式 氣動控制,氣源驅動(可帶手輪) 供氣壓力 0.4～0.7MPa 密封材質 金屬密封、四氟密封、橡膠密封 工作場合 液體、蒸氣、油品、腐蝕性介質等 控制方式 開關模式（開關兩位切斷）氣開式、氣關式、彈簧復位 附件選項 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 聲明：本文中所有文字、數據、圖片均只適用于參考，閥門性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-61128612。上海惠夏閥門制造有限公司官網：nf33.cn。 電動球閥|電動法蘭球閥|電動鑄鋼球閥|電動不銹鋼球閥|氣動球閥
