您當前的位置--首頁 > 產品中心 > 氣動薄膜籠式調節閥

氣動薄膜籠式調節閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬系列: 氣動調節閥
名    稱: 氣動薄膜籠式調節閥
型    號: ZJHL
檢索關鍵字: 氣動薄膜籠式調節閥,ZJHL氣動薄膜籠式調節閥,氣動籠式調節閥
  • 閥門型號:ZJHL
  • 通徑規格:DN25~DN300mm
  • 結構形式:直通鑄造閥
  • 閥體材質:鑄鋼(WCB)、不銹鋼(304、316、316L)
  • 公稱壓力:PN16、PN40、PN64
  • 適用溫度:-17℃-450℃(具體見產品詳情)
  • 應用范圍:油品、氣體、液體、蒸汽等介質
  • 產品特點:壓降損失小,流量大,噪音小

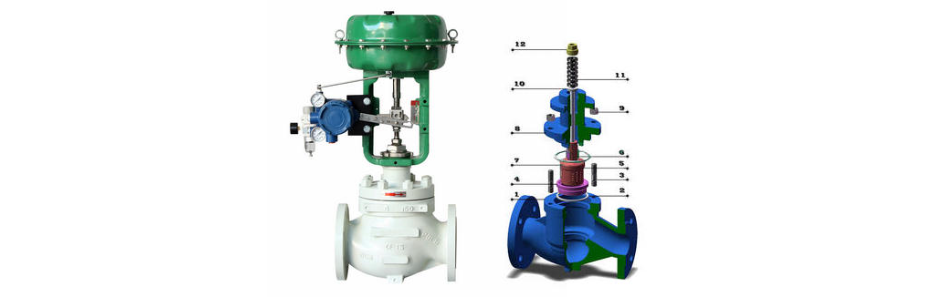

ZJHL氣動薄膜籠式調節閥主要為降低可壓縮流體的噪音而設計的,為適應氣體節流擴散與膨脹,套筒上設有許多對稱小孔來降低壓力降,流體通道呈S流線型,閥芯采用壓力平衡式結構,由閥籠窗口曲線確定閥的流量特性,還設有一個改善套筒周圍流體平穩流動的導流翼,因此壓降損失小,流量大,噪音小。
氣動籠式調節閥密封面是由一個閥芯與閥座間的金屬密封面,和一個閥蓋與閥籠間的非金屬?gòu)椥悦芊饨Y(jié)構組成,非金屬結構中采用了石墨墊片,其彈性和耐高溫性能有了很大提高!動態穩定性好、噪音低、防空化,適宜控制各種溫度的高壓差流體。
氣動籠式調節閥參數:

閥體
形      式 直通鑄造球型閥
公稱通徑 25. 32. 40. 50. 65. 80. 100. 125. 150. 200. 250. 300mm
公稱壓力 PN16、40、64bar
法蘭標準 JB/T79.1-94、79.2-94等
材      料 鑄鋼( ZG230450)、不銹鋼(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等
上  閥  蓋 標準型:-17-230℃  散熱型:230-450℃  低溫型:-60--196℃  波紋管密封型:-40-350℃
閥蓋形式 螺栓壓緊式
填      料 V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料
結構形式 籠式調節閥

閥內組件
閥芯型式 壓力平衡式閥芯
流量特性 等百分比特性和線性特性
材      料 不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。
氣動籠式調節閥執行器:
執行機構
型      式 ZHA/B多彈簧薄膜執行機構
型      號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
有效面積cm2 350 350 560 900 1400
行程mm 10、16 25 40 40、60 100
彈簧范圍KPa 20-100(標準)、20-60、60-100、40-200、80-240
膜片材料 丁晴橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力 140-400KPa
氣源接口 RC1/4"
環境溫度 -30-70℃

閥作用形式
氣關式(B)- 失氣時閥位開(FO);氣開式(K)一失氣時閥位關(FC)

附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

聲明:本文中所有文字、數據、圖片均只適用于參考,閥門性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-61128612。上;菹拈y門制造有限公司官網:nf33.cn
