閥門型號:ZJHPF46
通徑規格:DN20~DN150mm
結構形式:?jiǎn)巫r氟閥芯
閥體材質:鑄鋼(WCB)、不銹鋼(304、316、316L)
公稱壓力:PN16
適用溫度:-40℃-180℃
應用范圍:鹽酸、強堿、有毒、有害等強腐蝕介質
產品特點:耐腐蝕、密封性能好、泄漏量小

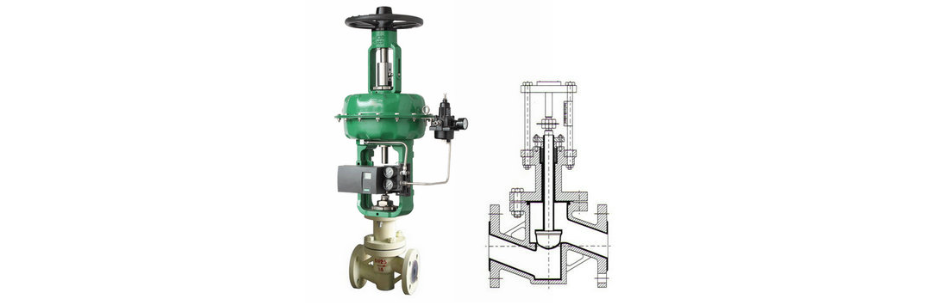

ZJHPF46氣動襯氟主要由多彈簧氣動薄膜執行機構與耐腐蝕直通單座閥組成,專用于化工行業腐蝕、滲透性介質管道或管路中,具有密封性能好、泄漏量小等特點。由于閥門接觸介質的部位均采用高溫模壓或高壓注塑工藝,全襯里耐腐蝕、耐老化的氟塑料FEP(F46)、PFA、Po或其他襯里材料,也可選裝聚四氟乙烯波紋管密封,使該調節閥能廣泛適用于氯堿、化工、石油、冶金、醫藥、電站等行業,實現對生產工藝流程中濕氯氣、鹽酸、強堿、有毒、有害等強腐蝕介質的過程控制。
1、耐腐蝕:閥體內腔、閥芯、閥桿均包襯2.5~3mm厚的FEP(F46)等,能耐鹽、酸、堿,耐強腐蝕。
2、密封性能好:由于填料函部位采用PTFE材質的波紋管和填料雙重密封,確保無滲漏。
3、泄漏量。河捎陂y芯、閥座是軟密封結構,故泄漏量低于國家標準GB/T4213中的IV級泄露標準。
4、執行機構采用小型多彈簧執行機構,體積小,重量輕。調節精度高。
氣動襯氟調節閥參數:
閥體 |
形 式 |
直通單座球型閥 |
公稱通徑 |
G3/4". 20. 25. 32. 40. 50. 65. 80. 100. 150mm |
公稱壓力 |
PN16bar |
法蘭標準 |
RF |
材 料 |
鑄鋼( ZG230450)、襯聚四氟乙烯(F46)等 |
工作溫度 |
-40-180℃ |
閥蓋形式 |
螺栓壓緊式 |
填 料 |
V型聚四氟乙烯填料 |
閥內組件 |
閥芯型式 |
單座柱塞型閥芯 |
流量特性 |
等百分比特性和線性特性 |
閥芯材料 |
2Cr13、襯聚四氟乙烯(F46) |
閥座材料 |
2Cr13、襯聚四氟乙烯(F46) |
波紋管材料 |
聚四氟乙烯{ F46) |
氣動襯氟調節閥執行器:
執行機構 |
型 式 |
ZHA/B多彈簧薄膜執行機構 |
膜片材料 |
乙丙橡膠夾尼龍布、丁晴橡膠夾尼龍布 |
彈簧范圍 |
20-100、80-240KPa |
供氣壓力 |
140-400KPa |
氣源接口 |
內螺紋M16xl.25 |
環境溫度 |
-30-70℃ |
閥作用形式 |
氣關式(B)- 失氣時閥位開(FO);氣開式(K)一失氣時閥位關(FC) |
附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
聲明:本文中所有文字、數據、圖片均只適用于參考,閥門性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-61128612。上;菹拈y門制造有限公司官網:nf33.cn。
