- 閥門型號:ZDLM
- 通徑規格:DN25~DN300mm
- 結構形式:直通鑄造球型閥
- 閥體材質:鑄鋼(WCB)、不銹鋼(304、316、316L)
- 公稱壓力:PN16、PN40、PN64
- 適用溫度:-17℃-450℃(具體見產品詳情)
- 應用范圍:氣體、液體、蒸汽等介質
- 產品特點:不平衡力小,可調比大,振動小,互換性好

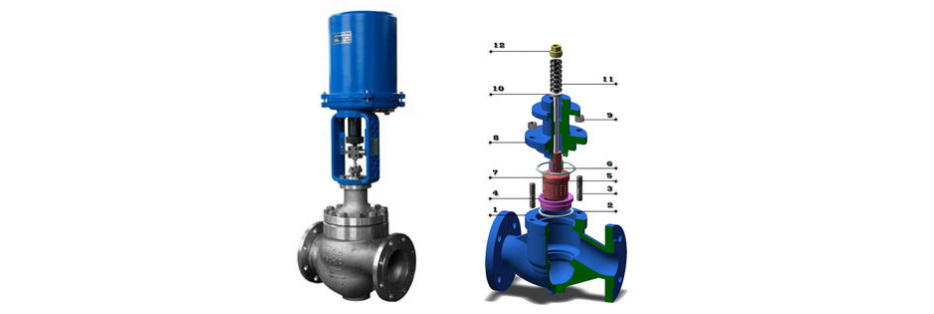

電動籠式調節閥是一種壓力平衡式調節閥,閥體內部采用套筒導向的先導式閥芯,閥芯上開有平衡孔,減小不平衡力,可調比大,振動小,互換性好,可適用于大部分單、雙座閥的應用場合,但不適用于有顆粒及較臟污介質,是使用最為廣泛的一種控制閥類型。
電動籠式調節閥上開有窗口用于決定流量與流量特性,獨特的對稱多孔籠式閥瓣,更加有效的控制噪音及氣蝕,不但適合更多要求苛刻的工況,更可量身定做各種流量系數,滿足客戶更家細致的工藝要求,廣泛使用控制氣體、液體、蒸汽等介質。
電動籠式調節閥參數:
閥體 |
形 式 |
直通鑄造鐵球型閥 |
公稱通徑 |
25. 32. 40. 50. 65. 80. 100. 125. 150. 200. 250. 300mm |
公稱壓力 |
PN16、40、64bar |
法蘭標準 |
JB/T79.1-94、79.2-94等 |
材 料 |
鑄鋼( ZG230450)、不銹鋼(ZGICr18Ni9Ti、ZGICr18Ni12M02Ti)等 |
上 閥 蓋 |
標準型:-17-230℃ 散熱型:230-450℃ 低溫型:-60--196℃ 波紋管密封型:-40-350℃ |
閥蓋形式 |
螺栓壓緊式 |
填 料 |
V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料 |
閥內組件 |
閥芯型式 |
壓力平衡式閥芯 |
流量特性 |
等百分比特性和線性特性 |
材 料 |
不銹鋼(1Cr18Ni9Ti、1Cr18Ni12M02Ti、17-4PH、9Cr18、316L)、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。 |
電動執行機構參數:
執行機構 |
型 式 |
381 LSA-08 |
381 LSA-20 |
381 LSB-30 |
381 LSB-50 |
381 LSC-65 |
381 LSC-99 |
381 LSC-160 |
活塞直徑 |
381 LXA-08 |
381 LXA-20 |
381 LXB-30 |
381 LXB-50 |
381 LXC-65 |
381 LXC-99 |
381 LXC一160 |
輸出力推(N) |
800 |
2000 |
3000 |
5000 |
6500 |
10000 |
16000 |
最大行程L(mm) |
30 |
60 |
100 |
工作速度( mm/s) |
4.2 |
2.1 |
3.5 |
1.7 |
2.8 |
2.0 |
1.0 |
主要技術參數 |
電源電壓:220W50Hz輸入信號:4-20mA或1-5V.DC輸出信號:4-20mA.DC |
防護等級:相當IP55 隔爆標志:Exd|| BT4 手操功能:手柄 |
環境溫度:-25 +70℃ 環境濕度:≤95% |
