- 閥門型號:ZDLPF46
- 通徑規格:DN20~DN150mm
- 結構形式:?jiǎn)巫r氟閥芯
- 閥體材質:鑄鋼(WCB)、不銹鋼(304、316、316L)
- 公稱壓力:PN16
- 適用溫度:-40-180℃
- 應用范圍:酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體
- 產品特點:耐腐蝕、密封性能好、泄露量小

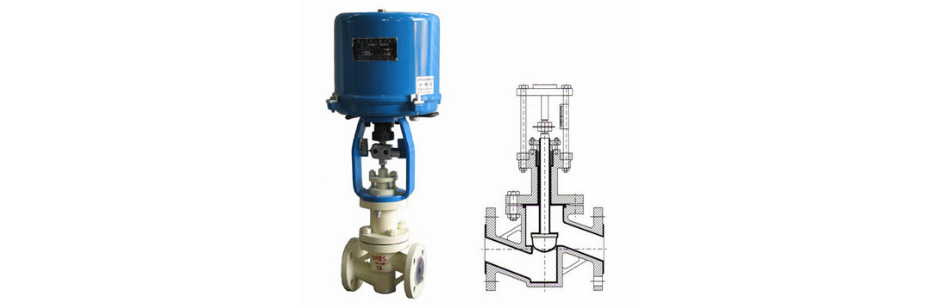

ZDLPF46電子式電動襯氟調節閥具有良好的耐腐蝕性能,該閥接觸介質的部位(閥體內腔、閥芯、閥座)全襯有氟塑料,能耐酸、堿,強腐蝕介質,且密封性能好,采用聚四氟乙烯材質的密封,確保無滲漏,泄漏量小,由于閥芯、閥座是軟密封,故泄漏量低于國家Ⅳ級標準。電動襯氟調節閥可廣泛適用于對酸、堿等強腐蝕機制和有毒、易揮發等氣體、液體介質的過程控制、調節。
電動襯氟調節閥特點:
電動襯氟調節閥內有伺服放大器,無需另配伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及單相電源即可控制運轉,實現對壓力、流量、溫度、液位等參數的調節,具有體積小、重量輕、連線簡單、流量大、調節精度高等特點,廣泛應用于電力、石油、化工、冶金、環保、輕工、教學和科研設備等行業的工業過程自動控制系統中。
電動襯氟調節閥參數:
閥體 |
形 式 |
直通單座球型閥 |
公稱通徑 |
G3/4". 20. 25. 32. 40. 50. 65. 80. 100. 150mm |
公稱壓力 |
PN16bar |
法蘭標準 |
RF |
材 料 |
鑄鋼( ZG230450)、襯聚四氟乙烯(F46)等 |
工作溫度 |
-40-180℃ |
閥蓋形式 |
螺栓壓緊式 |
填 料 |
V型聚四氟乙烯填料 |
閥內組件 |
閥芯型式 |
單座柱塞型閥芯 |
流量特性 |
等百分比特性和線性特性 |
閥芯材料 |
2Cr13、襯聚四氟乙烯(F46) |
閥座材料 |
2Cr13、襯聚四氟乙烯(F46) |
波紋管材料 |
聚四氟乙烯{ F46) |
電動襯氟調節閥執行器:
執行機構 |
型 式 |
381 LSA-08 |
381 LSA-20 |
381 LSB-30 |
381 LSB-50 |
381 LSC-65 |
381 LSC-99 |
381 LSC-160 |
活塞直徑 |
381 LXA-08 |
381 LXA-20 |
381 LXB-30 |
381 LXB-50 |
381 LXC-65 |
381 LXC-99 |
381 LXC一160 |
輸出力推(N) |
800 |
2000 |
3000 |
5000 |
6500 |
10000 |
16000 |
最大行程L(mm) |
30 |
60 |
100 |
工作速度( mm/s) |
4.2 |
2.1 |
3.5 |
1.7 |
2.8 |
2.0 |
1.0 |
主要技術參數 |
電源電壓:220W50Hz輸入信號:4-20mA或1-5V.DC輸出信號:4-20mA.DC |
防護等級:相當IP55 隔爆標志:Exd|| BT4 手操功能:手柄 |
環境溫度:-25 +70℃ 環境濕度:≤95% |
聲明:本文中所有文字、數據、圖片均只適用于參考,閥門性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-61128612。上;菹拈y門制造有限公司官網:nf33.cn。
