Q644、Q645氣動法蘭三通球閥產品說明:

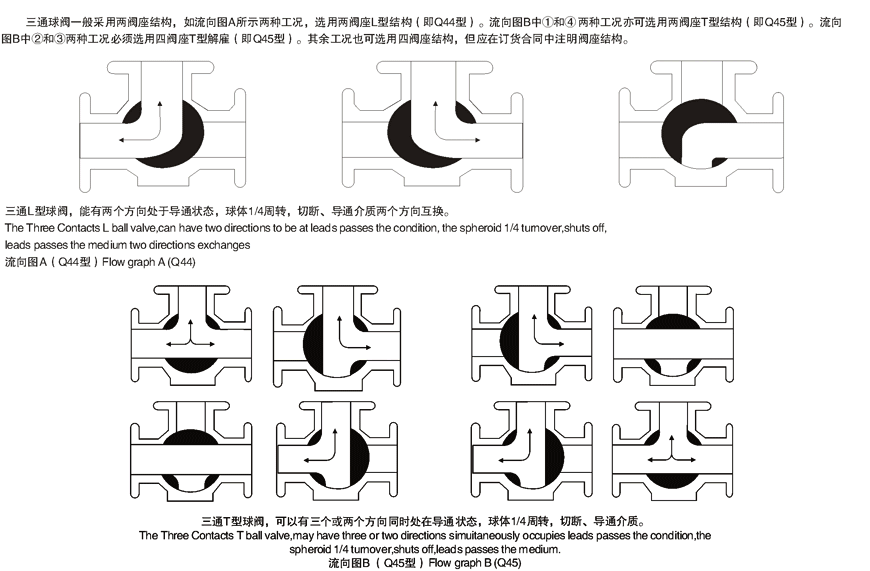

Q644、Q645氣動法蘭三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道,起分流、合流作用。L型三通球閥用于介質流向的切換,能使相互垂直的兩個通道連通。三通球閥一般采用兩閥座結構,亦可根據用戶要求采用四閥座結構。四閥座密封三通球閥具有造型美觀、結構緊湊合理,它不僅可實現介質流向的切換,也可使三個通道相互連通,同時也可關閉任一通道,使另外兩個通道連通,靈活控制管路中介質的合流或分流。
產品特點:
1、三通球閥使用壽命長,流通能力大,阻力小。
2、 緊密可靠、密封性好,在真空系統中也已廣泛使用。
3、 操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制。
4、 維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。
5、氣動三通球閥、三通球閥在結構上采用一體化結構,4面閥座的密封型式,法蘭聯接少,可靠性高,設計實現了輕量化。
6、三通球閥按作用式分單作用和雙作用兩種型式,單作用式的特點是一旦動力源發生故障時,球閥將處于控制系統要求的狀態。
產品零部件材料:
執行器技術參數 |
閥體參數 |
氣壓 |
0.3MPa-0.7MPa |
公稱通徑 |
DN100~300mm |
輸出力矩 |
3~10000N·M |
公稱壓力 |
PN0.1~1.6MPa |
任選功能 |
雙作用、但作用零件材料 |
閥軸材質 |
304/316不銹鋼 |
零件材料 |
殼體:鋁合金表面陽極化處理。 端蓋:鋁合金表面噴塑處理。 活塞/齒條:鋁合金 |
閥體材質 |
球墨鑄鐵、碳鋼、304/316/316L不銹鋼 |
密封O型圈 |
丁睛橡膠=NBR70 |
球體材質 |
碳鋼、304/316/316L不銹鋼 |
軸承墊圈/導環 |
塑料 |
閥座密封 |
F4、金屬密封 |
動作時間 |
1-5秒 |
結構形式 |
中線偏心 |
環境溫度 |
-20°~90° |
溫度 |
F4≤180℃、金屬密封≤425℃ |
氣動附件 |
電磁閥、電氣定位器、 限位開關、氣源處理三聯件 (有減壓器、過濾器、油霧器) 手輪機構。 |
適用介質 |
紙漿、礦漿、煤漿、水、石油、粘性流體等 |
特點 |
超寬面齒條(活塞)小齒輪傳動技術、 活塞及齒輪和殼體接觸面有低磨擦 材料制成的滑動軸承襯套、導向。 單作用式有保險彈簧座。1 |
特點 |
防卡死、阻力小、動作穩定 |

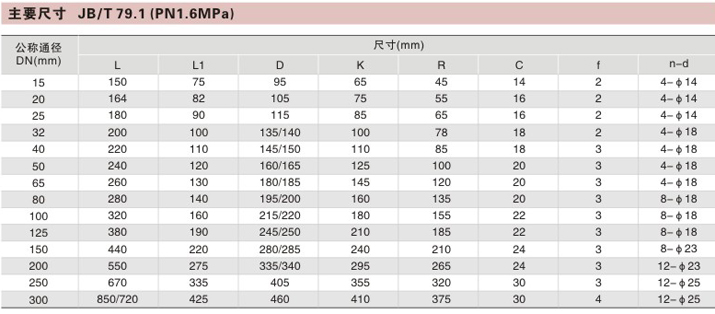

產品外形及結構尺寸:

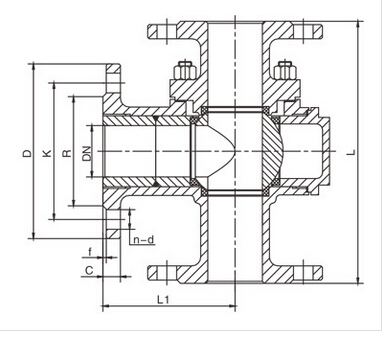

T型:

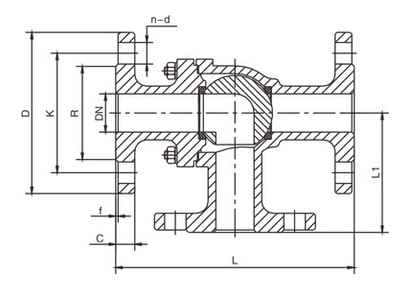

L型:
聲明:本文中所有文字、數據、圖片均只適用于參考,閥門性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-61128612。上;菹拈y門制造有限公司官網:nf33.cn。
