您當前的位置--首頁 > 產品中心 > 氣動一體式高溫球閥

氣動一體式高溫球閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬系列: 氣動球閥
名    稱: 氣動一體式高溫球閥
型    號: Q641PPL/Q641M
檢索關鍵字: Q641PPL氣動一體式高溫球閥,Q641M氣動一體式高溫球閥

Q641PPL、Q641M氣動一體式高溫球閥產品說明:

Q641PPL、Q641M氣動一體式高溫球閥是由球閥和氣動組成。閥體采用一體式,更好的防止球閥外漏。球閥采用新型密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。氣動高溫球閥與截止閥、柱塞閥、排污閥,結構長度相符,擴大了球閥使用范圍,廣泛用于石油、化工、橡膠、造紙、制藥等行業,可替代截止閥、柱塞閥、快速排污閥。
產品特點:
1、使用壽命長。

2、一體式或分段式。
3、具有抗高溫性能。
4、結構緊湊、閥座強度大。
5、獨特的內部結構,維護更加簡單化。
6、下裝式閥桿,止了閥桿脫出,而且閥桿部位的密封更加可靠。

產品零部件材料
執行器技術參數 閥體參數
氣壓 0.3MPa-0.7MPa 公稱通徑 DN100~200mm
輸出力矩 3~10000N·M 公稱壓力 PN0.1~1.6MPa
任選功能 雙作用、但作用零件材料 閥軸材質 304/316不銹鋼
零件材料 殼體:鋁合金表面陽極化處理。
端蓋:鋁合金表面噴塑處理。
活塞/齒條:鋁合金
閥體材質 鑄鐵、碳鋼、30不銹鋼
密封O型圈 丁睛橡膠=NBR70 球體材質 304/316/316L不銹鋼
軸承墊圈/導環 塑料 閥座密封 F4、PPL
動作時間 1-5秒 結構形式 中線偏心
環境溫度 -20°~90° 溫度 F4≤120℃、PPL≤350
氣動附件 電磁閥、電氣定位器、
限位開關、氣源處理三聯件
(有減壓器、過濾器、油霧器)
手輪機構。
適用介質 水、蒸汽、導熱油等酸類
特點 超寬面齒條(活塞)小齒輪傳動技術、
活塞及齒輪和殼體接觸面有低磨擦
材料制成的滑動軸承襯套、導向。
單作用式有保險彈簧座。1
特點 耐高溫

產品外形及結構尺寸

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 280 320 360 400
H 59 63 75 85 95 107 142 152 178 252 272 342
W 130 130 160 180 230 230 400 400 650 1050 1050 1410

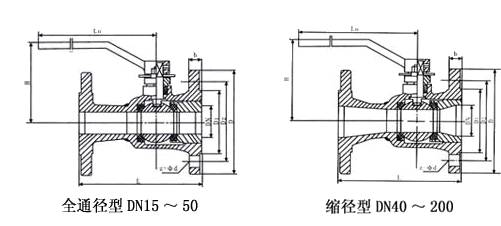

產品外型及結構尺寸示意圖:

聲明:本文中所有文字、數據、圖片均只適用于參考,閥門性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-61128612。上;菹拈y門制造有限公司官網:nf33.cn。
