BQ641F氣動保溫球閥產品說明：
BQ641F氣動保溫球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。由于采用整體式結構，因而保溫球閥比一般球閥何種更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
產品特點：
1、 結構簡單、體積小、重量輕。
2． 流體阻力小，其阻力系數與同長度的管段相等。
3． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
4． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
5． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。 球旋轉90度時，在進、出口處應全部呈現球面，從而截?cái)嗔鲃印?/DIV>
產品零部件材料：
| 執行器技術參數 |
閥體參數 |
| 氣壓 |
0.3MPa-0.7MPa |
公稱通徑 |
DN100～200mm |
| 輸出力矩 |
3～10000N·M |
公稱壓力 |
PN0.1～1.6MPa |
| 任選功能 |
雙作用、但作用零件材料 |
閥軸材質 |
304/316不銹鋼 |
| 零件材料 |
殼體：鋁合金表面陽極化處理。
端蓋：鋁合金表面噴塑處理。
活塞/齒條：鋁合金 |
閥體材質 |
碳鋼、304/316/316L不銹鋼 |
| 密封O型圈 |
丁睛橡膠=NBR70 |
球體材質 |
碳鋼、304/316/316L不銹鋼 |
| 軸承墊圈/導環 |
塑料 |
閥座密封 |
|
| 動作時間 |
1-5秒 |
結構形式 |
RPTFE、PTFE、對位聚苯 |
| 環境溫度 |
-20°～90° |
溫度 |
≤180℃ |
| 氣動附件 |
電磁閥、電氣定位器、
限位開關、氣源處理三聯件
（有減壓器、過濾器、油霧器）
手輪機構。 |
適用介質 |
水 |
| 特點 |
超寬面齒條(活塞)小齒輪傳動技術、
活塞及齒輪和殼體接觸面有低磨擦
材料制成的滑動軸承襯套、導向。
單作用式有保險彈簧座。1 |
特點 |
啟閉無摩擦、上裝式結構等 |
產品外形及結構尺寸：
| 公稱通徑（DN） |
L |
E |
H |
W |
管螺紋 |
| (mm) |
(in) |
P |
| 20 |
3/4" |
117 |
58.5 |
101 |
170 |
G3/4" |
| 25 |
1" |
127 |
62.5 |
106 |
170 |
G3/4" |
| 40 |
1 1/2" |
165 |
63.5 |
125 |
250 |
G3/4" |
| 50 |
2" |
178 |
68 |
135 |
250 |
G3/4" |
| 80 |
3" |
229 |
82 |
193 |
350 |
G3/4" |
| 100 |
4" |
254 |
83 |
265 |
420 |
G3/4" |
| 150 |
6" |
292 |
95 |
355 |
1000 |
G3/4" |
| 200 |
8" |
330 |
100 |
410 |
1300 |
G3 |

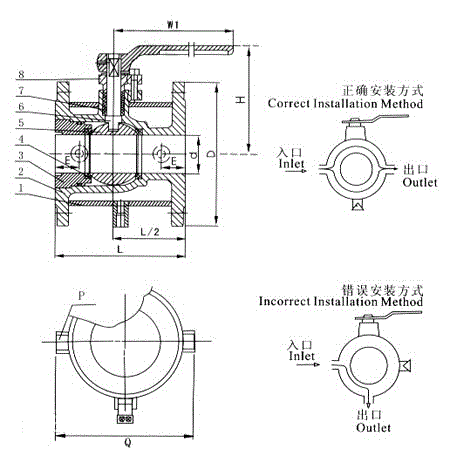

產品外型及結構尺寸示意圖：
