閥門型號:ZZWP-16B、ZZWP-16K
通徑規格:DN15~DN150mm
結構形式:柱塞式
閥體材質:鑄鋼(WCB)、不銹鋼(304、316、316L)
公稱壓力:PN1.6、2.5、4.0MPa
適用溫度:0℃-250℃
應用范圍:液體、氣體和蒸汽以及特殊場合
產品特點:無電源、氣源即可進行溫度自動調節

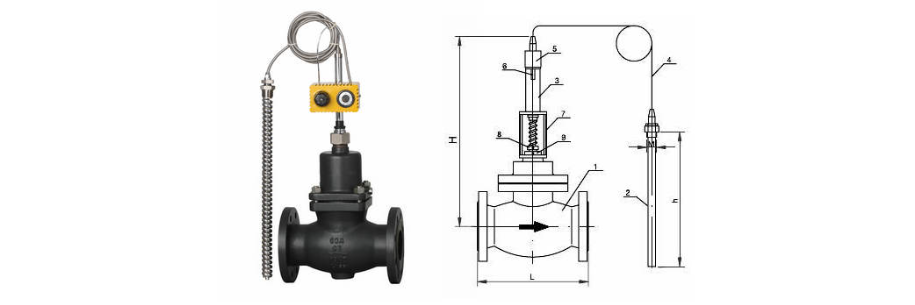

ZZWP自力式溫度調節閥又稱溫度控制閥,主要由控制閥門和一個帶定點調節的溫控器組成,無需外界能源即可進行溫度自動調節,按用途分為加熱型和冷卻型,適用于液體、氣體和蒸汽以及特殊場合的溫度調節,亦可使用在防止對過熱或熱交換場合。該閥結構簡單,操作方便,選用調溫范圍廣、響應時間快、 密封性能可靠,廣泛應用于化工、石油、供暖、空調、生活熱水中。
自力式溫度調節閥無電源、氣源就能正常工作,利用液體受熱膨脹及液體不可壓縮的原理實現自動調節,控制作用為比例調節。公稱壓力為PN1.6、4.0,公稱通徑15-150mm,溫度調節范圍從0-250℃,多種多樣的品種可供選擇。
自力式溫度調節閥參數:
閥體 |
公稱通徑 |
DN15、20、25、32、40、50、65、80、100、125、150mm |
公稱壓力 |
PN1.6、4.0MPa |
法蘭標準 |
ANSl、JIS、DIN、GB、JB(特殊可按用戶提供) |
閥體材料 |
鑄鋼(ZG230-450)、鑄不銹鋼 |
閥芯材料 |
硬密封:不銹鋼 |
軟密封:不銹鋼鑲嵌橡膠圈 |
壓力平衡 |
不銹鋼波紋管( DN15-125)、平衡膜片( DN150-250) |
自力式溫度控制閥利用感溫液體不可壓縮的原理,而實現溫度自動調節,有加熱型和冷卻型兩種,當被控介質溫度升高,控制閥門關閉(加熱型);當被控介質溫度升高,控制閥門開啟(冷卻型)。
自力式溫度調節閥溫度范圍:
允許工作溫度 |
公稱通徑 |
|
15-150mm |
密封型式 |
硬密封 |
≤150℃ |
散熱片≤200℃ |
PN16閥體加散熱片≤300℃※ PN40閥體加散熱片≤350℃※ |
軟密封 |
≤150℃ |
額定流量系數、噪音衡量系數、允許壓差 |
公稱通徑DN(mm) |
|
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
額定流量系數KvS |
|
4 |
6.3 |
8 |
16 |
20 |
32 |
50 |
80 |
125 |
160 |
280 |
噪音衡量系數Z值 |
|
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
0.3 |
允許壓差( Mpa) |
PN16 |
1.6 |
1.5 |
1.0 |
聲明:本文中所有文字、數據、圖片均只適用于參考,閥門性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-61128612。上海惠夏閥門制造有限公司官網:nf33.cn。
