- 閥門型號:ZZLP
- 通徑規格:DN15~DN250mm
- 結構形式:螺栓壓緊式
- 閥體材質:鑄鋼(WCB)、不銹鋼(304、316、316L)
- 公稱壓力:PN1.6、2.5、4.0MPa
- 適用溫度:0℃-200℃
- 應用范圍:非腐蝕性的液體介質
- 產品特點:無需外部能源,利用管道自身壓力調節
ZZLP自力式流量調節閥(流量控制閥),由一個帶設定流量的控制閥門和執行器組成,主要應對在被控流量一旦調定后,不經常改變(調整)的場合,適用于非腐蝕性的液體,在系統管道中的流量控制。流量調節閥的有效壓力分為0.02MPa和0.05MPa兩種,應根據實際情況選用,選取時閥前、后壓差要大于該有效壓力,可用于最高溫度200℃的非腐蝕性的液體介質。
自力式流量調節閥閥內采用壓力平衡機構,使調節閥反應靈敏、控制精確、允許壓差大,且設定點可調且范圍寬,便于用戶在設定范圍內連續調整流量。它集檢測、控制、執行諸多功能于一閥,自成一個獨立的儀表控側系統,正確使用這種閥門,可以方便地實現系統的流量分配;可以實現系統的動態平衡;可以大大簡化系統的調試工作;可以穩定泵的工作狀態等。
自力式流量調節閥參數:
閥體 |
公稱通徑 |
Dn15、20、25、32、40、50、65、80、100、125、200、250mm |
公稱壓力 |
PN1.6、4.0MPa |
法蘭標準 |
ANSl、JIS、DIN、GB、JB(特殊可按用戶提供) |
閥體材料 |
鑄鋼、鑄不銹鋼 |
閥芯材料 |
硬密封:不銹鋼 |
軟密封:不銹鋼鑲嵌橡膠圈 |
壓力平衡 |
不銹鋼波紋管( DN15-125)、平衡膜片( DN150-250) |
自力式流量調節閥無需外加驅動能源,依靠被調介質自身的壓力為動力源及其介質壓力變化,按設定值進行自動調節的節能型控制裝置。它集檢測、控制、執行諸多功能于一閥,自成一個獨立的儀表控側系統。

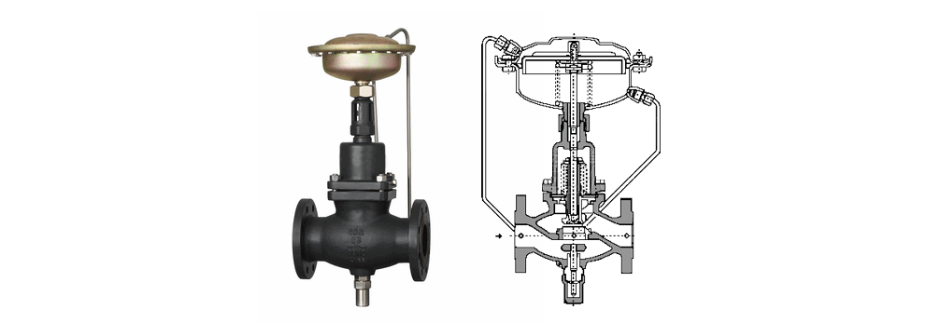

自力式流量調節閥結構組成:
結構簡圖 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
限流器 |
閥體 |
閥座 |
閥軸 |
閥蓋 |
波紋管 |
膜蓋 |
膜片 |
充注閥 |
自力式流量調節閥溫度范圍:
允許工作溫度 |
公稱通徑 |
|
15-125mm |
150-250mm |
密封型式 |
硬密封 |
≤150℃ |
≤140℃ |
冷卻罐≤200℃ |
冷卻罐和加長≤200℃ |
軟密封 |
≤150℃ |
聲明:本文中所有文字、數據、圖片均只適用于參考,閥門性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-61128612。上;菹拈y門制造有限公司官網:nf33.cn。
