- 閥門型號:ZZYVP
- 通徑規格:DN15~DN250mm
- 結構形式:直通式
- 閥體材質:鑄鋼(WCB)、不銹鋼(304、316、316L)
- 公稱壓力:PN1.6、2.5、4.0MPa
- 適用溫度:-30°~ 350°
- 應用范圍:非腐蝕性的液體、氣體和蒸汽
- 產品特點:控制精度比一般自力閥高一倍左右

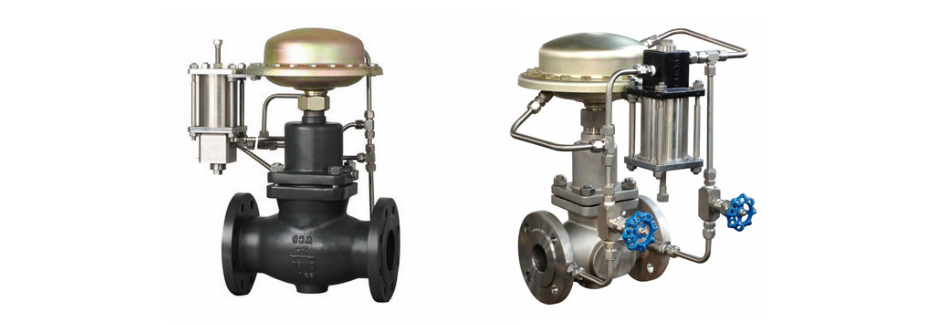

ZZYVP帶指揮器操作式自力式壓力調節閥主要由控制閥門、執行器和一個設定壓力的指揮器組成,簡單的說一般情況下直接作用式自力閥的控制精度不高,二帶指揮器的目的是為了增加控制精度。該閥無需外加能源,利用被調介質(氣體)自身能量作動力源,引入指揮器的檢測執行機構,以控制調壓閥的閥芯位置,改變流經閥門的介質流量,使閥門后端壓力(B型)或前端壓力(K型)保持在恒定值。
帶指揮器操作式自力式壓力調節閥壓力設定值可在指揮器上實現,在運行中可隨意調整,控制精度比一般直接操作作用式自力閥高一倍左右,適合于控制精度要求高的場合;檢測、執行元件由耐高溫材料制作,無需帶冷凝器也可用于高溫(200℃)水蒸汽場合。
帶指揮器自力式壓力調節閥參數:
技術參數 |
公稱通徑 |
DN15、20、25、32、40、50、65、80、100、125、200、250mm |
公稱壓力 |
PN1.6、4.0MPa |
法蘭標準 |
ANSl、JIS、DIN、GB、JB(特殊可按用戶提供) |
閥體材料 |
鑄鋼、鑄不銹鋼 |
閥芯材料 |
硬密封:不銹鋼 |
軟密封:不銹鋼鑲嵌橡膠圈 |
壓力平衡 |
不銹鋼波紋管( DN15-125)、平衡膜片( DN150-250) |
帶指揮器自力式壓力調節閥工作原理:
指揮器操作型自力式壓力調節閥,當被調介質的壓力升高,作用在主閥膜片下面的壓力就大于上面的壓力,閥芯向上移動,使流通截面減小,這樣,閥后壓力稍微下降;反之,當被調介質的壓力降低時,作用在指揮器膜片上的壓力減小。
帶指揮器自力式壓力調節閥溫度范圍:
允許工作溫度 |
公稱通徑 |
|
15-125mm |
150-250mm |
密封型式 |
硬密封 |
≤150℃ |
≤140℃ |
冷卻罐≤200℃ |
冷卻罐和加長≤200℃ |
冷卻罐和散熱≤350℃ |
冷卻罐和加長≤350℃ |
軟密封 |
≤150℃ |
聲明:本文中所有文字、數據、圖片均只適用于參考,閥門性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-61128612。上海惠夏閥門制造有限公司官網:nf33.cn。
