您當前的位置--首頁 > 產品中心 > 氣動對夾硬密封蝶閥

氣動對夾硬密封蝶閥

銷售電話：15901687301
圖文傳真：021-67231101
所屬系列： 氣動蝶閥
名    稱： 氣動對夾硬密封蝶閥
型    號： D673H
檢索關鍵字： D673H氣動對夾硬密封蝶閥，氣動鑄鋼蝶閥，氣動不銹鋼蝶閥

D673H氣動對夾硬密封蝶閥產品說明：

D673H氣動對夾硬密封蝶閥采用三維偏心結構，蝶板為軟硬層疊式金屬片，具有金屬硬密封和彈性密封的雙重優點。 氣動對夾硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。被廣泛用于介質溫度≤425℃的冶金、電力、石油、化工等工業管道上，做調節流量和截?cái)嗔黧w使用.
D673H氣動對夾硬密封蝶閥產品特點：
1、適用溫度可達425℃.
2、對夾孔連接適用多種標準 .
3、金屬密封可適用于帶稍許顆粒、漿液的介質中.
4、密封時幾乎無摩擦，保證扭矩更小，密封性更好.
5、本蝶閥采用不銹鋼“U”型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性
6、本蝶閥的三維偏心距，經過嚴格的計算，“U”型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能
D673H氣動對夾硬密封蝶閥技術參數及性能：

執行器技術參數 閥體參數
氣壓 0.3MPa-0.7MPa 公稱通徑 DN100～1200mm
輸出力矩 3～10000N·M 公稱壓力 PN0.1～40MPa
任選功能 雙作用、但作用零件材料 閥軸材質 碳素鋼、合金鋼、不銹鋼
零件材料 殼體：鋁合金表面陽極化處理。
端蓋：鋁合金表面噴塑處理。
活塞/齒條：鋁合金		 閥體材質 碳素鋼、合金鋼、不銹鋼
密封O型圈 丁睛橡膠=NBR70 閥板材質 碳素鋼、合金鋼、不銹鋼
軸承墊圈/導環 塑料 閥座密封 碳素鋼、合金鋼、不銹鋼
動作時間 1-5秒 結構形式 三維偏心
環境溫度 -20°～90° 溫度 ≤425℃
氣動附件 電磁閥、電氣定位器、
限位開關、氣源處理三聯件
（有減壓器、過濾器、油霧器）
手輪機構。		 適用介質 水、空氣、天然氣、油品及弱腐蝕性流體
特點 超寬面齒條(活塞)小齒輪傳動技術、
活塞及齒輪和殼體接觸面有低磨擦
材料制成的滑動軸承襯套、導向。
單作用式有保險彈簧座。		 特點 零泄漏、使用壽命長、便于安裝、耐高溫高壓

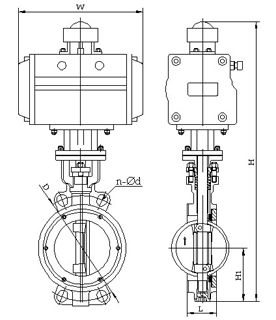

D673H氣動對夾硬密封蝶閥外形及連接尺寸：
公稱通徑 結構長度
標準值		 外形尺寸（參考值) 連接尺寸(標準值)
H H2 A2 B2 PN0.6MPa PN1.0MPa
毫米 英寸 L D1 Z-d D1 Z-d
50 2 43 112 625 245 72 110 4-14 125 4-18
65 21/2 46 115 625 245 72 130 4-14 145 4-18
80 3 49 120 645 245 72 150 4-18 160 8-18
100 4 56 138 675 355 92 170 4-18 180 8-18
125 5 64 164 715 355 92 200 8-18 210 8-18
150 6 70 175 800 355 92 225 8-18 240 8-22
200 8 71 208 850 250 170 280 8-18 295 8-22
250 10 76 243 925 250 170 335 12-18 350 12-22
300 12 83 283 1035 450 220 395 12-22 400 12-22
350 14 92 310 1070 450 220 445 12-22 460 16-22
400 16 102 340 1190 450 220 495 16-22 515 16-22
450 18 114 380 1250 650 280 550 16-22 565 20-26
500 20 127 410 1290 650 280 600 20-22 620 20-26
600 24 154 470 1455 850 380 705 20-26 725 20-30
700 28 165 550 1585 850 380 810 24-26 840 24-30
800 32 190 640 1700 1250 380 920 24-30 950 24-33
900 36 203 710 1965 1250 380 1020 24-30 1050 28-33
1000 40 216 770 2015 1250 380 1120 28-30 1160 28-36
1200 48 254 890 2250 1250 380 1340 32-33 1380 32-39

PN1.6～2.5MPa系列氣動對夾式金屬密封蝶閥

公稱通徑 結構長度 標準值 外形尺寸（參考值） 連接尺寸(標準值)
H H2 A2 B2 PN1.6MPa PN2.5MPa
毫米 英寸 L D1 Z-d D1 Z-d
50 2 43 112 625 245 72 125 4-14 125 4-18
65 21/2 46 115 625 245 72 145 4-14 145 8-18
80 3 49 120 645 245 72 160 8-18 160 8-18
100 4 56 138 675 355 92 180 8-18 190 8-22
125 5 64 164 715 355 92 210 8-18 220 8-26
150 6 70 175 800 355 92 240 8-22 250 8-26
200 8 71 208 850 250 170 295 12-22 310 12-26
250 10 76 243 925 250 170 355 12-26 370 12-30
300 12 83 283 1035 450 220 410 12-26 430 16-30
350 14 92 310 1070 450 220 470 16-26 490 16-33
400 16 102 340 1190 450 220 525 16-30 550 16-36
450 18 114 380 1250 650 280 585 20-30 600 20-36
500 20 127 410 1290 650 280 650 20-33 660 20-36
600 24 154 470 1455 850 380 770 20-36 770 20-39
700 28 165 550 1585 850 380 840 24-36 875 24-42
800 32 190 640 1700 1250 380 950 24-39 990 24-48
900 36 203 710 1865 1250 380 1050 28-39 1090 28-48
1000 40 216 770 2015 1250 380 1170 28-42 1210 28-56
1200 48 254 890 2250 1250 380 1390 32-48 1420 32-56
用戶注意：表中H1、H2、H3尺寸均可根據用戶需要加長（長桿蝶閥），若需特殊材料定貨時提出。

PN4.0MPa系列氣動對夾式金屬密封蝶閥

公稱通徑 結構長度 標準值 外形尺寸（參考值） 連接尺寸 標準值
H H2 A2 B2 PN40MPa
毫米 英寸 L D1 Z-d
50 2 43 112 625 250 170 125 4-14
65 21/2 46 115 625 250 170 145 8-18
80 3 49 120 645 250 170 160 8-18
100 4 56 138 675 250 170 190 8-22
125 5 64 164 715 450 220 220 8-26
150 6 70 175 800 450 220 250 8-26
200 8 71 208 850 450 220 320 12-30
250 10 76 243 925 450 280 385 12-33
300 12 83 283 1035 650 280 450 16-33
350 14 92 310 1070 650 280 510 16-36
400 16 102 340 1190 650 280 585 16-39
450 18 114 380       610 20-39
500 20 127 410       670 20-42

聲明：本文中所有文字、數據、圖片均只適用于參考，閥門性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-61128612。上�；菹拈y門制造有限公司官網：nf33.cn。
