D641W氣動法蘭通風蝶閥產品說明:
D641W氣動法蘭通風蝶閥是一種非密閉型蝶閥,采用中線式蝶板與短結構鋼板焊接的新型結構形式設計制造的,氣動通風蝶閥具有結構緊湊、便于安裝、流阻小、流通量大,避免高溫膨脹的影響,操作輕便。氣動通風蝶閥廣泛適用于建材、冶金、礦山、電力等生產過程中溫度≤300℃,公稱壓力為0.1Mpa的含塵氣體、通風凈化裝置、煙氣管道等管道上,用以連通、啟閉或調節介質。 |
D641W氣動法蘭通風蝶閥產品特點: |
|
1、設計新穎、合理、結構獨特,重量輕,啟閉迅速。 2、力矩小,操作方便,省力靈巧。 3、采用不同適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。 |
D641W氣動法蘭通風蝶閥技術參數及性能: |
|
執行器技術參數 |
閥體參數 |
氣壓 |
0.3MPa-0.7MPa |
公稱通徑 |
DN100~1200mm |
輸出力矩 |
3~10000N·M |
公稱壓力 |
PN0.1~1.6MPa |
任選功能 |
雙作用、但作用零件材料 |
閥軸材質 |
碳鋼、2cr13、304/316不銹鋼 |
零件材料 |
殼體:鋁合金表面陽極化處理。 端蓋:鋁合金表面噴塑處理。 活塞/齒條:鋁合金 |
閥體材質 |
碳素鋼、合金鋼、不銹鋼 |
密封O型圈 |
丁睛橡膠=NBR70 |
閥板材質 |
碳素鋼、合金鋼、不銹鋼 |
軸承墊圈/導環 |
塑料 |
閥座密封 |
碳素鋼、合金鋼、不銹鋼 |
動作時間 |
1-5秒 |
結構形式 |
中線 |
環境溫度 |
-20°~90° |
溫度 |
≤300℃特殊可定制 |
氣動附件 |
電磁閥、電氣定位器、 限位開關、氣源處理三聯件 (有減壓器、過濾器、油霧器) 手輪機構。 |
適用介質 |
含塵氣體,空氣,含塵煙氣 |
特點 |
超寬面齒條(活塞)小齒輪傳動技術、 活塞及齒輪和殼體接觸面有低磨擦 材料制成的滑動軸承襯套、導向。 單作用式有保險彈簧座。 |
特點 |
力矩小,流阻小,流通能力大,防卡死 | |

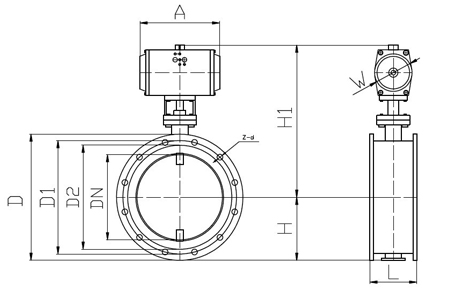

D641W氣動法蘭通風蝶閥外形及連接尺寸: |
|
公稱通徑 |
結構長度 (標準值) |
外形尺寸 (參考值) |
連接尺寸 (標準值) |
|
|
|
0.05MPa和0.25MPa |
0.6MPa |
毫米 |
英寸 |
L |
H |
H0 |
A |
B |
D |
D1 |
n-d |
D |
D1 |
n-d |
50 |
2 |
108 |
70 |
337 |
180 |
65 |
140 |
110 |
4-14 |
140 |
110 |
4-14 |
65 |
21/2 |
112 |
80 |
357 |
180 |
65 |
160 |
130 |
4-14 |
160 |
130 |
4-14 |
80 |
3 |
114 |
95 |
385 |
180 |
65 |
190 |
150 |
4-18 |
190 |
150 |
4-18 |
100 |
4 |
127 |
105 |
405 |
180 |
65 |
210 |
170 |
4-18 |
210 |
170 |
4-18 |
125 |
5 |
140 |
120 |
483 |
245 |
72 |
240 |
200 |
8-18 |
240 |
200 |
8-18 |
150 |
6 |
140 |
132 |
508 |
245 |
72 |
265 |
225 |
8-18 |
265 |
225 |
8-18 |
200 |
8 |
152 |
160 |
566 |
245 |
72 |
320 |
280 |
8-18 |
320 |
280 |
8-18 |
250 |
10 |
165 |
187 |
623 |
245 |
72 |
375 |
335 |
12-18 |
375 |
335 |
12-18 |
300 |
12 |
178 |
220 |
750 |
355 |
93 |
440 |
395 |
12-22 |
440 |
395 |
12-22 |
350 |
14 |
190 |
245 |
803 |
355 |
93 |
490 |
445 |
12-22 |
490 |
445 |
12-22 |
400 |
16 |
216 |
270 |
852 |
355 |
93 |
540 |
495 |
16-22 |
540 |
495 |
16-22 |
450 |
18 |
222 |
297 |
907 |
355 |
93 |
595 |
550 |
16-22 |
595 |
550 |
16-22 |
500 |
20 |
229 |
322 |
960 |
355 |
93 |
645 |
600 |
20-22 |
645 |
600 |
20-22 |
600 |
24 |
267 |
377 |
1080 |
550 |
350 |
755 |
705 |
20-26 |
755 |
705 |
20-26 |
700 |
28 |
292 |
430 |
1185 |
550 |
350 |
860 |
810 |
24-26 |
860 |
810 |
24-26 |
800 |
32 |
318 |
487 |
1300 |
550 |
350 |
975 |
920 |
24-30 |
975 |
920 |
24-30 |
900 |
36 |
330 |
537 |
1400 |
550 |
350 |
1075 |
1020 |
24-30 |
1075 |
1020 |
24-30 |
1000 |
40 |
410 |
587 |
1500 |
550 |
350 |
1175 |
1120 |
28-30 |
1175 |
1120 |
28-30 |
1200 |
48 |
470 |
702 |
1825 |
600 |
350 |
1375 |
1320 |
32-30 |
1405 |
1340 |
32-33 | |
聲明:本文中所有文字、數據、圖片均只適用于參考,閥門性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-61128612。上;菹拈y門制造有限公司官網:nf33.cn。
