GIQ氣動高真空蝶閥產品說明:
GIQ氣動高真空蝶閥是通過電磁換向閥改變氣路方向,控制執行氣缸驅動蝶閥作啟閉運動。用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體?蛇x配反饋信號裝置及電氣閥門定位器。該系列氣動真空蝶閥工作壓力低于標準大氣壓的。 |
GIQ氣動高真空蝶閥產品特點: |
|
1、閥門能承受正壓力。 2、閥桿上下不竄動。 3、閥門的閥板采用夾緊結構,把閥板的密封圈來夾緊。 4、除了能用在真空狀態下,也能在低壓狀態下使用。 5、并可以任意位置安裝。適用的工作介質為空氣和非腐蝕性氣體 |
GIQ氣動高真空蝶閥技術參數及性能: |
|
執行器技術參數 |
閥體參數 |
氣壓 |
0.3MPa-0.7MPa |
公稱通徑 |
DN100~1200mm |
輸出力矩 |
3~10000N·M |
公稱壓力 |
PN0.1~1.6MPa |
任選功能 |
雙作用、但作用零件材料 |
閥軸材質 |
2cr13、不銹鋼 |
零件材料 |
殼體:鋁合金表面陽極化處理。 端蓋:鋁合金表面噴塑處理。 活塞/齒條:鋁合金 |
閥體材質 |
鑄鋼、304/316不銹鋼 |
密封O型圈 |
丁睛橡膠=NBR70 |
閥板材質 |
鑄鋼、304/316不銹鋼 |
軸承墊圈/導環 |
塑料 |
閥座密封 |
NBR、PTFE |
動作時間 |
1-5秒 |
結構形式 |
中線 |
環境溫度 |
-20°~90° |
溫度 |
-25~+80℃(丁腈橡膠) -30~+150℃(氟橡膠) |
氣動附件 |
電磁閥、電氣定位器、 限位開關、氣源處理三聯件 (有減壓器、過濾器、油霧器) 手輪機構。 |
適用介質 |
純凈空氣和非腐蝕性氣體。 |
特點 |
超寬面齒條(活塞)小齒輪傳動技術、 活塞及齒輪和殼體接觸面有低磨擦 材料制成的滑動軸承襯套、導向。 單作用式有保險彈簧座。1 |
特點 |
耐磨,力矩小,流阻小,流通能力大 | |

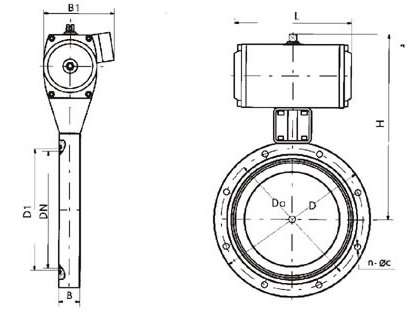

GIQ氣動高真空蝶閥外形及連接尺寸: |
|
DN |
D |
Do |
D1 |
B |
H |
B1 |
L |
n-φc |
40 |
85 |
70 |
44 |
22 |
162 |
90 |
104 |
4-φ7 |
50 |
110 |
90 |
55 |
22 |
175 |
90 |
104 |
4-φ7 |
65 |
125 |
105 |
70 |
26 |
198 |
102 |
140 |
4-φ9 |
80 |
145 |
125 |
85 |
30 |
208 |
102 |
140 |
4-φ9 |
100 |
170 |
145 |
105 |
30 |
220 |
102 |
140 |
4-φ12 |
150 |
220 |
195 |
156 |
35 |
272 |
115 |
164 |
8-φ12 |
200 |
275 |
250 |
208 |
40 |
330 |
205 |
190 |
8-φ12 |
250 |
330 |
300 |
258 |
45 |
335 |
205 |
190 |
8-φ14 |
300 |
380 |
350 |
308 |
55 |
426 |
152 |
247 |
8-φ14 |
400 |
500 |
465 |
410 |
60 |
520 |
180 |
308 |
8-φ18 |
500 |
600 |
565 |
510 |
80 |
643 |
220 |
378 |
12-φ18 |
600 |
710 |
670 |
610 |
100 |
760 |
270 |
524 |
12-φ21 |
800 |
920 |
815 |
815 |
130 |
962 |
320 |
648 |
20-φ21 |
1200 |
1440 |
1280 |
1280 |
150 |
1360 |
385 |
1480 |
36-φ19 | |
