您當前的位置--首頁 > 產品中心 > 氣動法蘭軟密封蝶閥

氣動法蘭軟密封蝶閥

銷售電話：15901687301
圖文傳真：021-67231101
所屬系列： 氣動蝶閥
名    稱： 氣動法蘭軟密封蝶閥
型    號： D641X
檢索關鍵字： D641X氣動法蘭軟密封蝶閥，氣動法蘭蝶閥

D641X氣動法蘭軟密封蝶閥產品說明：

D641X氣動法蘭軟密封蝶閥是指關閉件(閥瓣或蝶板)為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥，在管道上主要起切斷和節流用。主要由蝶閥和配套氣動執行器（GT/AT/AW系列）組成，具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。
D641X氣動法蘭軟密封蝶閥產品特點：
1、蝶板的流線形設計，使流體阻力損失小，可謂是一種節能型產品。
2、蝶閥可以運送泥漿，在管道口積存液體最少。 低壓下，可以實現良好的密封。 調節性能好。
3、蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。 　
4、閥桿為通桿結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。蝶閥啟閉時閥桿只作旋轉運動而不作升降運行，閥桿的填料不易破壞，密封可靠。與蝶板錐銷固定，外伸端為防沖出型設計，以免在閥桿與蝶板連接處意外斷裂時閥桿崩出。 　　
D641X氣動法蘭軟密封蝶閥技術參數及性能：
執行器技術參數 閥體參數
氣壓 0.3MPa-0.7MPa 公稱通徑 DN100～1200mm
輸出力矩 3～10000N·M 公稱壓力 PN0.1～1.6MPa
任選功能 雙作用、但作用零件材料 閥軸材質 碳鋼、2cr13、304/316不銹鋼
零件材料 殼體：鋁合金表面陽極化處理。
端蓋：鋁合金表面噴塑處理。
活塞/齒條：鋁合金		 閥體材質 球墨鑄鐵、 碳鋼、不銹鋼
密封O型圈 丁睛橡膠=NBR70 閥板材質 球墨鑄鐵、 碳鋼、不銹鋼
軸承墊圈/導環 塑料 閥座密封 NBR 、EPDM
動作時間 1-5秒 結構形式 中線
環境溫度 -20°～90° 溫度 -20℃～80℃
氣動附件 電磁閥、電氣定位器、
限位開關、氣源處理三聯件
（有減壓器、過濾器、油霧器）
手輪機構。		 適用介質 水、油等
特點 超寬面齒條(活塞)小齒輪傳動技術、
活塞及齒輪和殼體接觸面有低磨擦
材料制成的滑動軸承襯套、導向。
單作用式有保險彈簧座。1		 特點 用途廣、整體造價低、流量大、流阻小

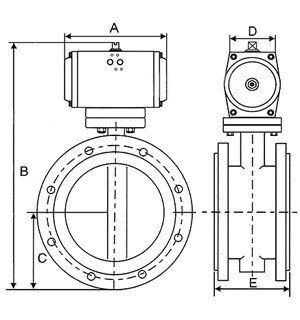

D641X氣動法蘭軟密封蝶閥外形及連接尺寸：
稱通徑 長度 外形尺寸
(參考值)		    連接尺寸(標準值)
      1.0MPa 1.6MPa
毫米 英寸 L C B A D D1 D2 D3 n-d D1 D2 D3 n-d
50 2 108 82.5 338 180 65 165 125 99 4-18 165 125 99 4-18
65 21/2 112 92.5 358 180 65 185 145 118 4-18 185 145 118 4-18
80 3 114 100 413 245 72 200 160 132 8-18 200 160 132 8-18
100 4 127 110 428 240 72 220 180 156 8-18 220 180 156 8-18
125 5 140 125 444 240 72 250 210 184 8-18 250 210 184 8-18
150 6 140 142.5 553 350 93 285 240 211 8-22 285 240 211 8-22
200 8 152 170 678 350 93 340 295 266 8-22 340 295 266 12-22
250 10 250 197.5 742 550 350 395 350 319 12-22 405 355 319 12-26
300 12 270 222.5 803 600 350 445 400 370 12-22 460 410 370 12-26
350 14 290 252.5 866 600 350 505 460 429 16-22 520 470 429 16-26
400 16 310 282.5 940 600 350 565 515 480 16-26 580 525 480 16-30
450 18 330 307.5 995 750 380 615 565 530 20-26 640 585 548 20-30
500 20 350 335 1058 750 380 670 620 582 20-26 715 650 609 20-33
600 24 390 390 1163 750 380 780 725 682 20-30 840 770 720 20-36
700 28 430 447.5 1283 750 380 895 840 794 24-30 910 840 794 24-36
800 32 470 507.5 1398 750 380 1015 950 901 24-33 1025 950 901 24-39
900 36 510 557.5 1498 1250 380 1115 1050 1001 28-33 1125 1050 1001 28-39
1000 40 550 615 1608 1500 580 1230 1160 1112 28-36 1255 1170 1112 28-42
1200 48 630 727.5 1876 1500 580 1455 1380 1328 32-39 1485 1390 1328

聲明：本文中所有文字、數據、圖片均只適用于參考，閥門性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-61128612。上�；菹拈y門制造有限公司官網：nf33.cn。
