閥門型號:Q671F
通徑規格:DN15~DN150mm
結構形式:超薄法蘭、對夾式
閥體材質:鑄鋼(WCB)、不銹鋼(304、316、316L)
公稱壓力:PN1.0、1.6、2.5MPa
適用溫度:-17℃-450℃(具體見產品詳情)
應用范圍:油、水、氣及紙漿或纖維狀流體
產品特點:結構長度短、重量輕、安裝方便、節省材料

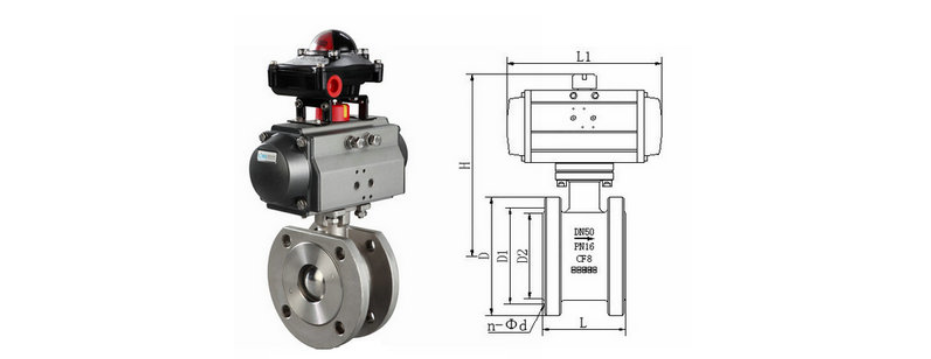

氣動對夾式球閥主要用于短線管道和特定空間的場合,主要由單(雙)作用氣動執行器與超薄型球閥組成,是一種新一代超短法蘭距球閥。與普通球閥相比,具有結構緊湊,長度短、體積小,且閥座與端面法蘭距離近,物料滯留少,密封性能優越等特點。氣動對夾式球閥可廣泛應用在石油、化工、冶金、電站、輕工等領域,對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
氣動對夾式球閥球芯通道形狀有V形及O形,具有結構長度短、重量輕、安裝方便、節省材料等顯著優點,適用于安裝位置比較短的場合,維修方便,閥門設計易拆卸,在閥門一端有螺旋閥蓋,此閥蓋控制閥座與球芯密封及開關松緊度。
氣動對夾式球閥參數:
公稱通徑 |
DN15~DN200(mm) |
公稱壓力 |
1.0、1.6、2.5MPa |
連接形式 |
超薄法蘭、對夾式 |
結構形式 |
直通式 |
驅動形式 |
壓縮空氣4-7bar |
溫度范圍 |
PTFE≤180℃、PPL≤300℃、硬密封≤450℃ |
閥芯結構 |
V型、O型閥芯 |
閥體材質 |
鑄鋼(WCB)、不銹鋼(304、316、316L) |
密封材料 |
PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金) |
使用介質 |
油、水、氣及紙漿或纖維狀流體 |
控制方式 |
開關式(兩位切斷)、調節型(閥門定位器4~20mA信號) |
氣動對夾式球閥功能可選:
驅動方法 |
壓縮空氣(可帶手輪) |
供氣壓力 |
0.4-0.7mpa |
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
環境溫度 |
-30~+70℃ |
作用形式 |
單作用(彈簧復位):氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
雙作用(通氣開關):氣關式(B)--失氣時閥不變(FL);氣開式(K)--失氣時閥不變(FL) |
可選附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
聲明:本文中所有文字、數據、圖片均只適用于參考,閥門性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-61128612。上;菹拈y門制造有限公司官網:nf33.cn。
