閥門型號:Q644F/H,Q645F/H,Q614F/H,Q615F/H
通徑規格:法蘭DN15~DN300,螺紋DN15~DN50
結構形式:三通L型,三通T型
閥體材質:鑄鋼WCB、不銹鋼304、不銹鋼316
公稱壓力:PN10、PN16、PN25、PN40、PN64
適用溫度:-29~+300℃
應用范圍:氣體、水、蒸汽、液體、油品、腐蝕性介質等
產品特點:一閥多用,分L型和T型,達到換向、分配、合流、分流
氣動三通球閥是用于管道中介質換向、合流及分流的作用,主要由T型或L型三通球閥與氣動執行器連接組成,按連接方式不同可分為法蘭及內螺紋。氣動三通L型球閥是對兩條相互垂直的通道進行介質流向的切換或截?cái),起到分配作用,而T型球閥不僅可對介質流向進行切換,還可以使三個通道互相連通或關閉其中任意一條通道,起到分流、合流作用?筛鶕工況需要,在氣動三通球閥執行器上加裝閥門定位器及其它相關配件,即可控制球閥球芯的運轉,達到對管路中介質的自動化控制。
氣動三通球閥優點:

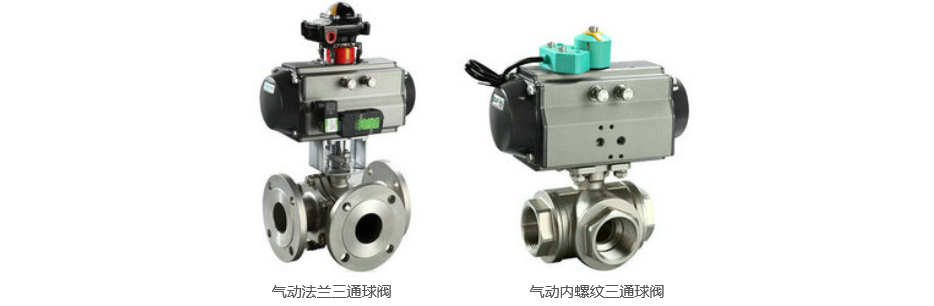

1、可選用不同連接形式,分為氣動法蘭三通球閥和氣動螺紋三通球閥,滿足不同使用工況。
2、密封效果極佳,采用軟密封四氟乙烯彈性變形可達到無泄漏密封。
3、一閥多用:可制成L型通口,也可制成T型通口,達到分配、合流、分流等功能。
4、氣動三通球閥安裝方便,可用任一通口作為介質的流通入口,并且無泄漏。
5、廣泛適用于環保、油品、冶金、蒸汽、能源、造紙、食品等管路系統中對介質進行流向改變或達到對介質分流或混合。

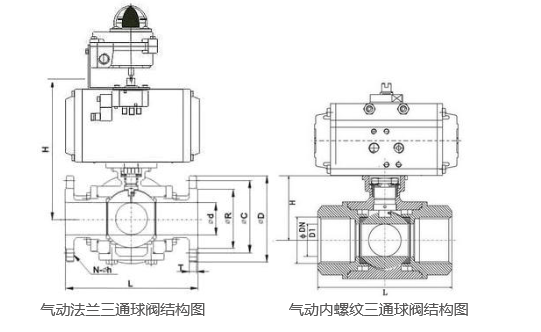

1.設計和制造:GB/T12237-1989;APl608。
2.檢驗和試驗:GB/T13927-1992;APl598。
3.法蘭連接:JB/T79]一2-1994;ASME/ANSIB165。
4.結構長度:JD-2002
回訊器:也叫限位開關,遠程反饋開關信號(防爆)
電磁閥:雙作用選二位五通、單作用選二位三通(防爆)
三聯件:可對氣源穩壓、過濾、氣缸加潤滑油
閥門定位器:輸入4~20mA信號,實現閥門調節功能YT-1000R
氣動三通球閥技術參數:
公稱通徑 |
DN10~DN300(mm) (螺紋1/2"~2") |
公稱壓力 |
PN1.0、1.6、2.5、4.0、6.4MPa |
驅動形式 |
壓縮空氣4-7bar(可帶手動裝置) |
連接方式 |
法蘭式、內螺紋連接 |
結構形式 |
L型三通閥體、T型三通閥體 |
動作范圍 |
0~90° 0~180° |
使用溫度 |
PTFE:-29~+178℃,PPL:-29~+300℃ |
適用介質 |
水、蒸汽、液體、油品、腐蝕性介質等 |
控制方式 |
開關模式,調節型(定位器4-20mA模擬信號) |
作用形式 |
單作用彈簧復位(常開型,常閉型),雙作用(氣開氣關) |
氣動三通球閥流向原理說明:

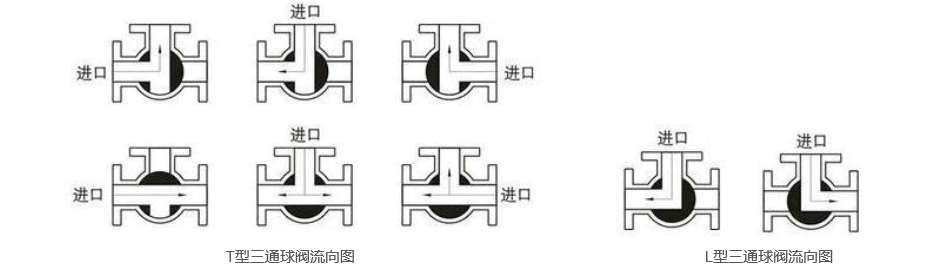

氣動三通球閥根據結構形式及流通方向不同分為L(zhǎng)型和T型,介質流通方向圖如下。 |
L型三通球閥只能連接或截?cái)鄡蓷l相互垂直正交的管道,不能同時保持第三條管道的相互連通,只起到分配作用。
T型三通球閥能使三條正交的管道相互聯通或切斷任意第三條通道,達到兩進一出或一進兩出的的功能,起到分流、合流作用。
氣動三通球閥性能參數:
公稱通徑DN(mm) |
DN15-300 |
公稱壓力 |
PN(MPa) |
1.0 |
1.6 |
2.5 |
4.0 |
6.4 |
試驗壓力 |
強度試驗 |
1.5 |
2.4 |
3.8 |
6.0 |
9.60 |
密封試驗 |
1.1 |
1.8 |
2.8 |
4.4 |
7.04 |
低壓氣密試驗 |
0.4~0.7 |
適用介質 |
氣體、水、油品、蒸汽或腐蝕性介質(常溫,低溫,高溫) |
聲明:本文中所有文字、數據、圖片均只適用于參考,閥門性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-61128612。上;菹拈y門制造有限公司官網:nf33.cn。
