- 閥門型號:Q641H,Q611H
- 通徑規格:法蘭DN15~DN300,螺紋1/2"~12"
- 結構形式:浮動直通式
- 閥體材質:鑄鋼WCB、不銹鋼304、不銹鋼316
- 公稱壓力:PN100、PN160、PN250
- 適用溫度:-20~350℃
- 應用范圍:液壓油、水、高壓氣體、蒸汽、腐蝕性介質
- 產品特點:經過硬質及防腐處理,具有極好的耐壓耐磨性能

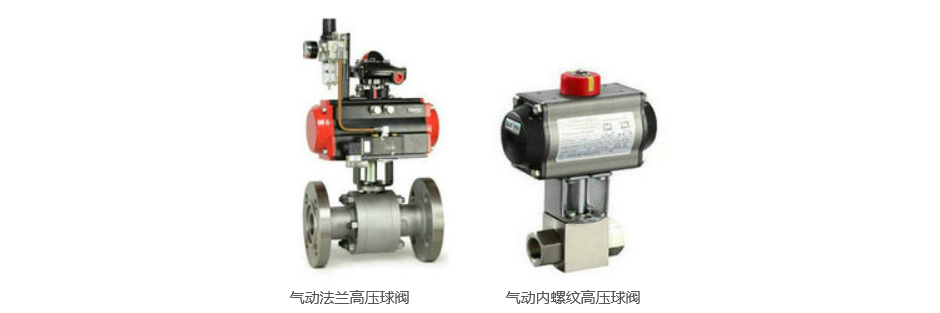

氣動高壓球閥概述:
氣動高壓球閥由法蘭/內螺紋鍛造高壓球閥與氣動執行器組成,閥體材質均經過硬質及防腐處理,提高了閥體的強度,具有極好的耐壓耐磨的優點。氣動高壓球閥采用三段式閥體,使結構更加緊湊且便于裝配,適用于液壓油,水,高壓氣體等介質?膳湟蚤y門定位器輸入4-20mA的模擬信號從而控制球芯運轉的開度大小,實現對介質壓力、流量、溫度等參數的比例式調節。
氣動高壓球閥應用:
1.閥體采用鍛造工藝加工而成,提高了材料的強度,避免鑄件的氣孔,沙眼等缺陷。
2.密封圈采用尼龍材料,比聚四氟乙烯承受壓力更高,使用壽命長,密封性好。
3.高壓氣動球閥即使在最大工作壓力下,也能夠保持閥門結構的抗壓均勻性。
4.廣泛應用于化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
氣動高壓球閥技術參數:
公稱通徑 |
DN15~DN300(mm) 1/2"~12" |
公稱壓力 |
10.0、16.0、20.0、25.0MPa |
連接方式 |
法蘭式、螺紋 |
閥體形式 |
三段式鍛造閥體 |
氣源氣壓 |
壓縮空氣4-7bar(可帶手輪) |
閥體材質 |
碳鋼、不銹鋼304、316、316L |
閥芯材質 |
不銹鋼316L、316、304 |
適用介質 |
油品、燃?xì)?/SPAN>、水、蒸汽等(高壓) |
執行機構 |
單作用(彈簧復位),雙作用(氣開氣關式) |
控制方式 |
開關型(兩位開關控制)、智能調節型(4-20mA模擬信號) |

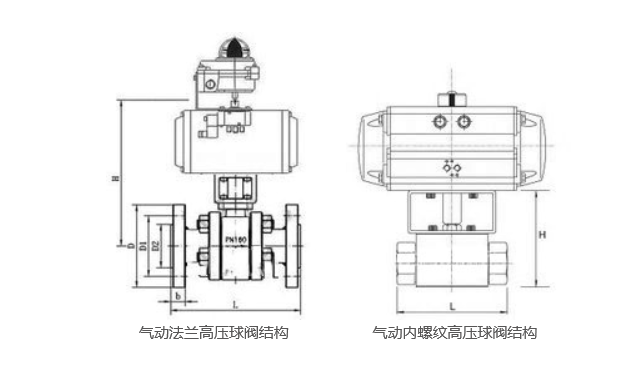

氣動高壓球閥結構圖:
作用形式:
單作用執行機構、雙作用執行機構
供氣壓力:
0.4~0.7MPa
氣源接口:
G1/4"、G1/8"、G3/8"、G1/2"
環境溫度:
-30~+70℃
可配附件:
定位器、電磁閥、空氣過濾減壓器、保位閥 行程開關、閥位傳送器、手輪機構等
氣動高壓球閥性能規范:
公稱通徑DN(mm) |
DN15-300 |
1/2"~12" |
公稱壓力 |
PN(MPa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
25.0 |
150 |
300 |
400 |
600 |
900 |
1500 |
試驗壓力 |
強度試驗 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24.0 |
37.5 |
3.1 |
7.8 |
10.2 |
15.3 |
23.1 |
38.4 |
密封試驗 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
17.6 |
27.5 |
2.2 |
5.6 |
7.5 |
11.2 |
16.8 |
28.1 |
低壓氣密試驗 |
0.4~0.7 |
適用介質 |
水、油品、蒸氣、腐蝕性類(常溫常壓或高溫高壓) | 注:該高壓閥門為訂做產品,標準及各連接尺寸都不相同,以上信息及圖片僅供參考,所有外型結構尺寸以工程師設計為準,如需要詳細連接尺寸及技術書資料,請直接聯系我們。 |
聲明:本文中所有文字、數據、圖片均只適用于參考,閥門性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-61128612。上;菹拈y門制造有限公司官網:nf33.cn。
