您當前的位置--首頁 > 產品中心 > 氣動鑄鋼球閥

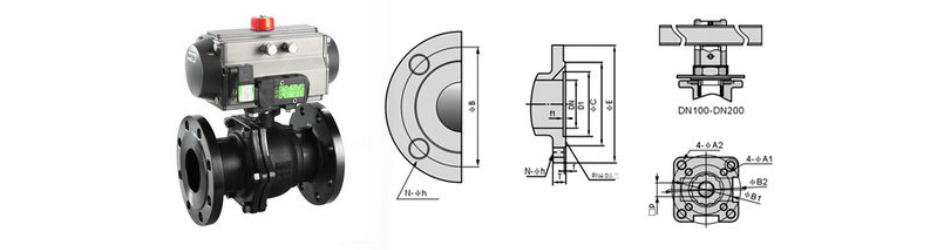

氣動鑄鋼球閥

銷售電話:15901687301
圖文傳真:021-67231101
所屬系列: 氣動球閥
名    稱: 氣動鑄鋼球閥
型    號: Q641H
檢索關鍵字: 氣動鑄鋼球閥,氣動浮動直通式球閥,氣動鑄鋼WCB 球閥
  • 閥門型號:Q641F,Q641H
  • 通徑規格:DN15~DN300
  • 結構形式:浮動直通式
  • 閥體材質:鑄鋼WCB
  • 公稱壓力:PN16、PN25、PN40
  • 適用溫度:-30℃~350℃
  • 應用范圍:水、油品、氣體、腐蝕性介質等
  • 產品特點:結構緊湊,流通力大,開關迅速,適用范圍廣
  • 氣動鑄鋼球閥主要由浮動式球閥與氣動執行機構及相關附件組成,閥體采用硅溶膠精密鑄造,高平臺設計,通過壓縮空氣為動力源,即可控制球閥啟閉。氣動鑄鋼球閥整體結構緊湊,開關迅速,裝配上電氣閥門定位器,接收工業自動化控制系統的4-20mA控制信號,來完成調節管道介質的流量、壓力、溫度等各種工藝參數,達到自動化控制。
    1、氣動鑄鋼球閥采用浮動直通式結構,閥體通道和連接管徑相等并成一直徑,介質幾乎可以毫無損失的流過;
    2、Q641F-16C氣動球閥以凈化干燥壓縮空氣為動力源,可以作為開關截斷作用、也可作為流量調節作用,具有操作簡單,可靠性好等特點。
    3、氣動碳鋼球閥的執行器與球閥連接無需支架與連接軸,通過選用不同的閥體和閥座材質,可適用于不同的工況介質。
    4、氣動浮動式球閥執行器可選帶電訊號反饋指示及各類附件以實現自動化操作(可選防爆)。
    氣動鑄鋼球閥技術參數:
    公稱通徑 DN15~DN300(mm)
    公稱壓力 PN1.6、2.5、4.0MPa
    連接形式 法蘭式連接
    結構形式 浮動直通式
    驅動形式 壓縮空氣4-7bar(可帶手動)
    動作范圍 0~90°
    閥芯結構 浮動"O"型閥芯
    閥體材質 鑄鋼WCB、不銹鋼304、316、316L
    密封材料 PTFE、PPL(-30℃-180℃)
    使用介質 水、油品、氣體、腐蝕性介質等
    控制方式 開關式(快速兩位切斷)、調節型(閥門定位器4~20mA信號)
    氣動鑄鋼球閥執行結構:
    雙作用:開關動作都要通過氣源來驅動執行,通氣開、通氣關,氣源故障保持當前位置
    單作用:開關動作只有開/關動作是氣源驅動,而關/開動作是靠彈簧來復位的。
    單作用常閉型:通氣開、斷氣關,氣源故障關閉
    單作用常開型:通氣關、斷氣開,氣源故障打開
    可選附件:換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構、保位閥
    附加功能:可選防爆,可帶手動裝置(故障時手動開啟、關閉閥門)

    聲明:本文中所有文字、數據、圖片均只適用于參考,閥門性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-61128612。上;菹拈y門制造有限公司官網:nf33.cn。
