閥門型號:Q641F,Q641H
通徑規格:DN15~DN300
結構形式:浮動直通式
閥體材質:不銹鋼304、不銹鋼316、不銹鋼316L
公稱壓力:PN10、PN16、PN25、PN64
適用溫度:-40℃~450℃
應用范圍:水、氣體、蒸汽、其它液體、腐蝕性介質
產品特點:超強的抗拉性,耐磨性以及防腐蝕性,適用范圍廣

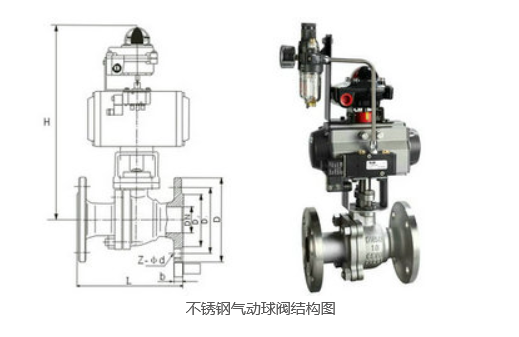

不銹鋼氣動球閥是由不銹鋼硬密封球閥與氣動執行機構及其它相關附件組成,利用氣源驅動來控制閥門啟閉,不銹鋼氣動球閥閥體材質均由不銹鋼制作,具有超強的抗拉性,耐磨性以及防腐蝕性等,不僅可用于一般常溫常壓的場合當中,還適用于超高壓和低壓力降等工作條件相對比較惡劣的管道里,最高溫度可達到550℃。不銹鋼氣動球閥可根據工況需要裝配上閥門定位器,輸入4-20mA的模擬量信號,達到對球閥開度大小的百分比調節控制。
1、不銹鋼球閥采用硅溶膠精密鑄造,與氣動執行器連接組成,不僅可以作為開關截?cái)嘧饔、也可作為流量調節作用。
2、多樣化選擇,通過選用不同的閥體、閥座材質,可適用于不同工況介質當中。
3、適用范圍廣闊,可用于常溫常壓場合,也可在高溫高壓及低溫工況中廣泛使用。
4、氣動不銹鋼球閥采用氣體為動力源,壓力一般在0.4-0.7MPa左右,相對來說比較安全。如果漏氣的話,氣體可以直接排出,對環境沒有污染,同時具有較高的安全性。
不銹鋼氣動球閥附件選項:
回訊器:也叫限位開關,遠程反饋開關信號(可防爆)
電磁閥:雙作用選二位五通、單作用選二位三通(可防爆)
三聯件:可對氣源穩壓、過濾、氣缸加潤滑油
切斷型附件:單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件:電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件:空氣過濾減壓閥、氣源處理三聯件。
手動機構:轉動手輪機構,手動開關閥門
不銹鋼氣動球閥技術參數:
公稱通徑 |
DN15~DN300(mm) |
公稱壓力 |
1.0、1.6、2.5、6.4MPa |
驅動形式 |
氣動控制(壓縮04-07Mpa) |
連接方式 |
法蘭連接 |
回信電壓 |
AC220V/DC24V |
溫度范圍 |
-40℃~450℃ |
作用形式 |
單作用(氣開、氣關,氣源故障復位);雙作用(通氣開、通氣關) |
閥體材質 |
不銹鋼304、不銹鋼316、不銹鋼316L |
控制方式 |
開關型(開關兩位切斷控制)、調節型(4-20mA模擬信號) |
適用介質 |
蒸汽、水液、氣體、腐蝕性介質等(常溫、低溫、高溫高壓) |
不銹鋼氣動球閥標準規范: 1、檢驗主試驗:JB/T 9092、API 598。
2、設計與制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
3、法蘭尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、JIS B2212~2214、NF E29-211、DIN2543。
|
